الزام استفاده از میلگرد ممان منفی و میلگرد اوتکا در محل تکیه گاه تیرچه ها بتنی و فلزی

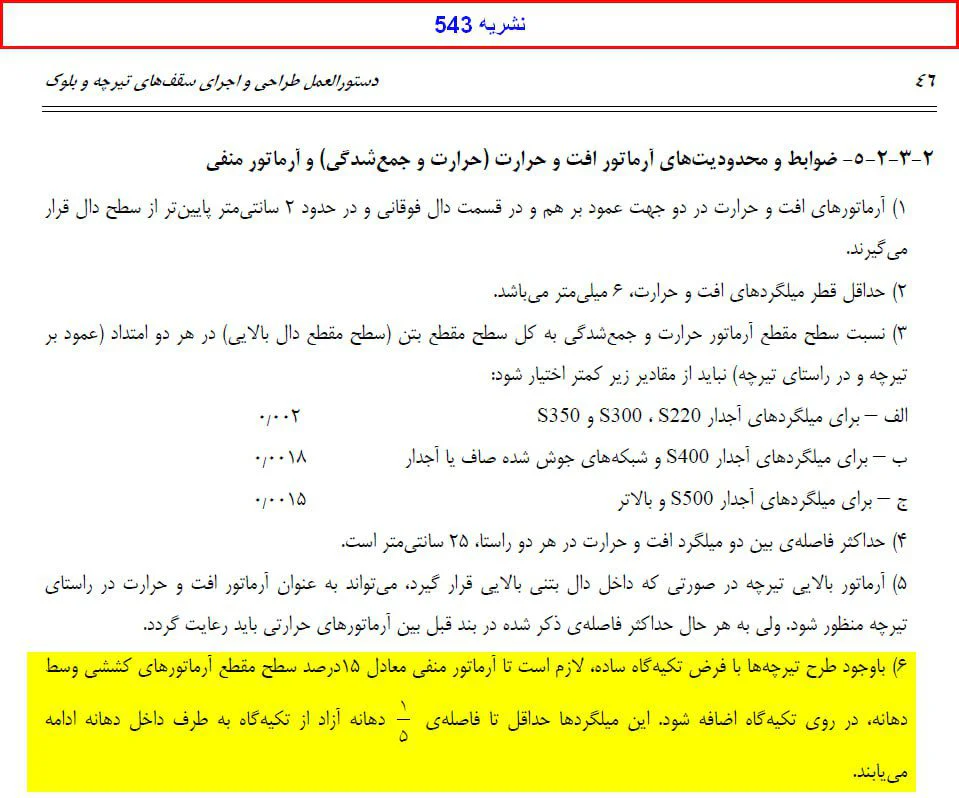

مطابق نشریه 543 ( دستورالعمل طراحی و اجرای سقف های تیرچه و بلوک ، تیرچه های پیش ساخته و تیرچه های فولادی با جان باز ) در بند 2-3-2-5 قسمت 6 ذکر شده است که « با وجود طرح تیرچه ها با فرض تکیه گاه ساده ، لازم است تا آرماتور منفی معادل 15 درصد سطح مقطع آرماتورهای کششی وسط دهانه ، در روی تکیه گاه اضافه شود.

این میلگردها حداقل تا یک پنجم دهانه آزاد از تکیه گاه به طرف داخل دهانه ادامه می یابد.

این ضابطه به صورت کلی برای کلیه سقفهای با تیرچه ( بتنی یا فلزی ) اشاره شده است و طبعاً شامل سقف تیرچه بتنی و بلوک و هم تیرچه فلزی با جان باز میگردد.

در نشریه 543 در شکلهای 2-11 ، 2-12 و 2-13 دتایلهایی برای اتصال تیرچه فلزی با جان باز به تکیه گاه های بتنی و بنائی و فلزی ارائه شده است. بر اساس این دتایلها استفاده از میلگرد اتصال اودکا برای سازه بتنی و مصالح بنائی لازم می باشد و برای سازه فلزی با توجه به جوش تیرچه به تکیه گاه ، این موضوع ضروری نیست.

استاندارد اجباری و ضوابط لازم الاجرای تیرچه های بتنی صنعتی را میتوانید در این مقاله مطالعه کنید .
