نرم افزار همیار محاسب

4,200,000 تومان

(دیدگاه کاربر 3)

بارگذاری سازه – کنترل های سازه های بتنی – طراحی تیرچه ، کامپوزیت و کرومیت – طراحی انواع اتصالات مفصلی پیچی ، جوشی و اتصالات پیش پذیرفته – طراحی بیس پلیت

شناسه محصول: 3 دسته: ,

توضیحات

نرم افزار همیار محاسب

طراحی و کنترل اجزا سازه بر اساس آخرین ویرایش آیین نامه و ارائه دفترچه محاسبات

  • طراحی و محاسبات اجزاء سازه منطبق با آیین نامه های روز ایران و آمریکا
  • براساس مباحث 6 و 9 و 10 مقررات ملی ساختمان و آیین نامه AISC
  • قابلیت دریافت خروجی ایتبس جهت نیروهای بیس پلیت و کنترل های آینده جهت توسعه نرم افزار
  • تهیه خروجی و کنترل های محاسباتی دقیق به همراه فرمول ها ، بندها و کنترل های آیین نامه ای و تصاویر مربوط به طراحی
  • امکان چاپ نتایج و تهیه دفترچه محاسبات سازه
mohaseb7ab e1661562770856

بارگذاری :

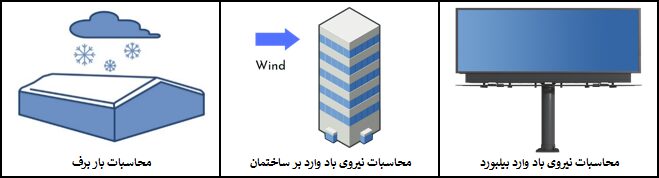

  • محاسبات بار برف وارد بر سوله ، مطابق مبحث ششم مقررات ملی ساختمان و محاسبه بارها در تمام حالت های آئین نامه برای قابهای سوله ابتدایی و انتهایی جهت اعمال در نرم افزار سپ و ایتبس . گنجاندن تمام کنترل ها و بند های مبحث 6 با حالت متقارن و نامتقارن
  • محاسبات بار برف بچه سوله
  • محاسبات بار برف سوله قوسی
  • محاسبه نیروی باد وارد بر ساختمان بر اساس مبحث ششم مقررات ملی برای ساختمانهای بلند

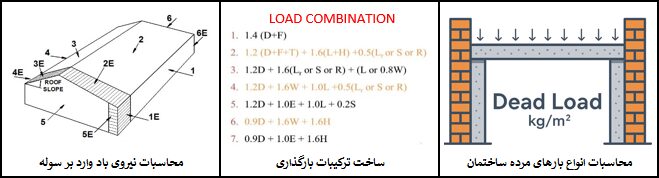

  • محاسبه نیروی باد وارد بر سوله ، مطابق مبحث ششم مقررات ملی ساختمان و محاسبه بارها در تمام حالت های آئین نامه برای قابهای سوله ابتدایی و انتهایی و والپستها جهت اعمال در نرم افزار SAP , ETABS
  • ساخت کلیه بارها و  ترکیبات بارگذاری لازم در طراحی سازه های بتنی ، فلزی و صنعتی ( سوله ) با اعمال کلیه بند های مبحث ششم و استاندارد 2800 و قابلیت انتقال اتوماتیک با اتصال به ایتبس ( کاملا کاربر محور با قابلیت انتخابی برای طراح )
Screenshot 2022 07 01 135738
Screen Shot 05 29 22 at 05.15 PM

سازه های بتنی :

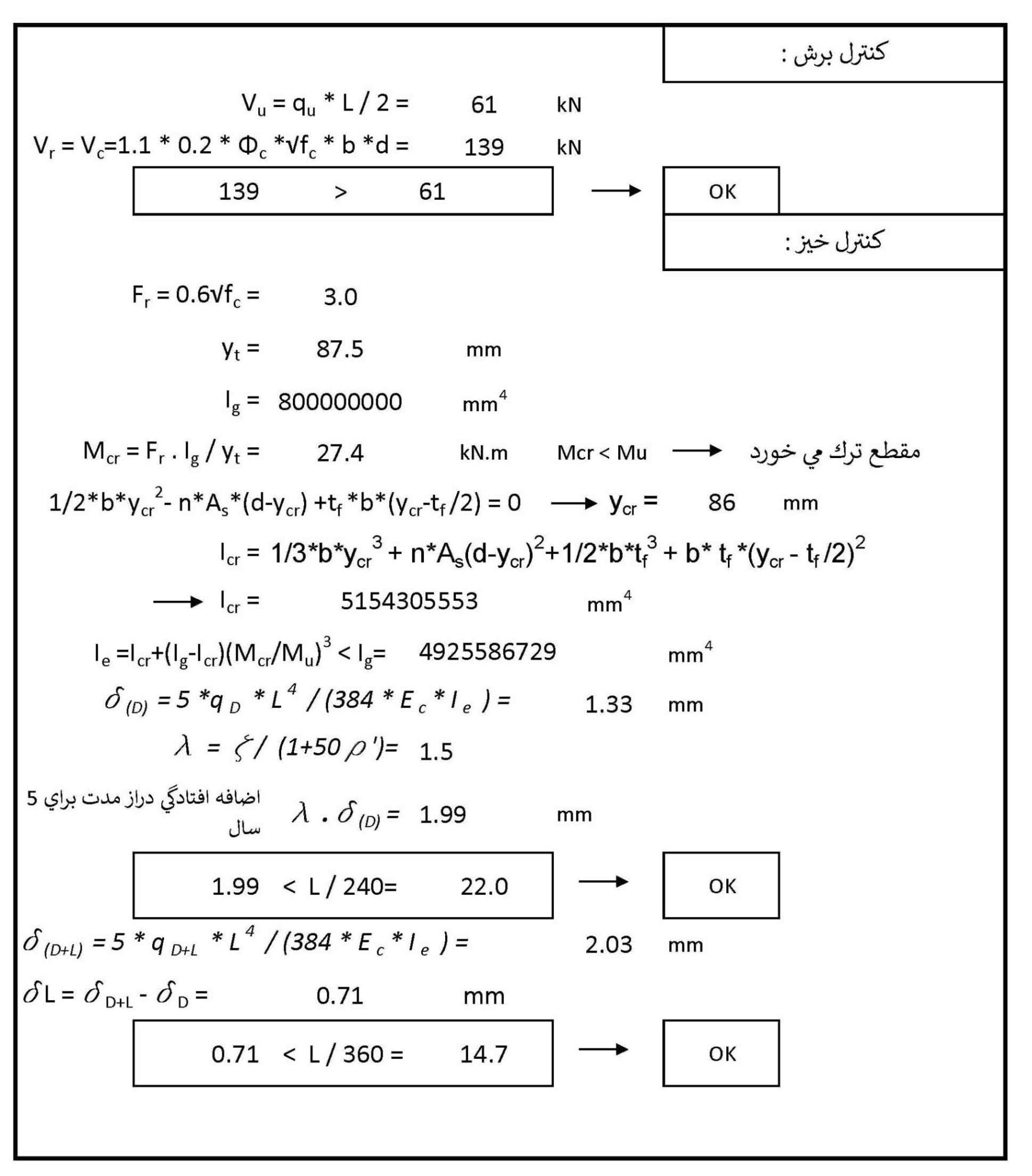

  • طراحی تیرچه ، مطابق مبحث نهم مقررات ملی . کنترل خمش ، کنترل برش ، کنترل خیز کوتاه مدت و بلند مدت
  • طراحی کرمیت ، مطابق مبحث نهم مقررات ملی . کنترل خمش ، کنترل برش ، کنترل خیز کوتاه مدت و بلند مدت و کنترل ارتعاش

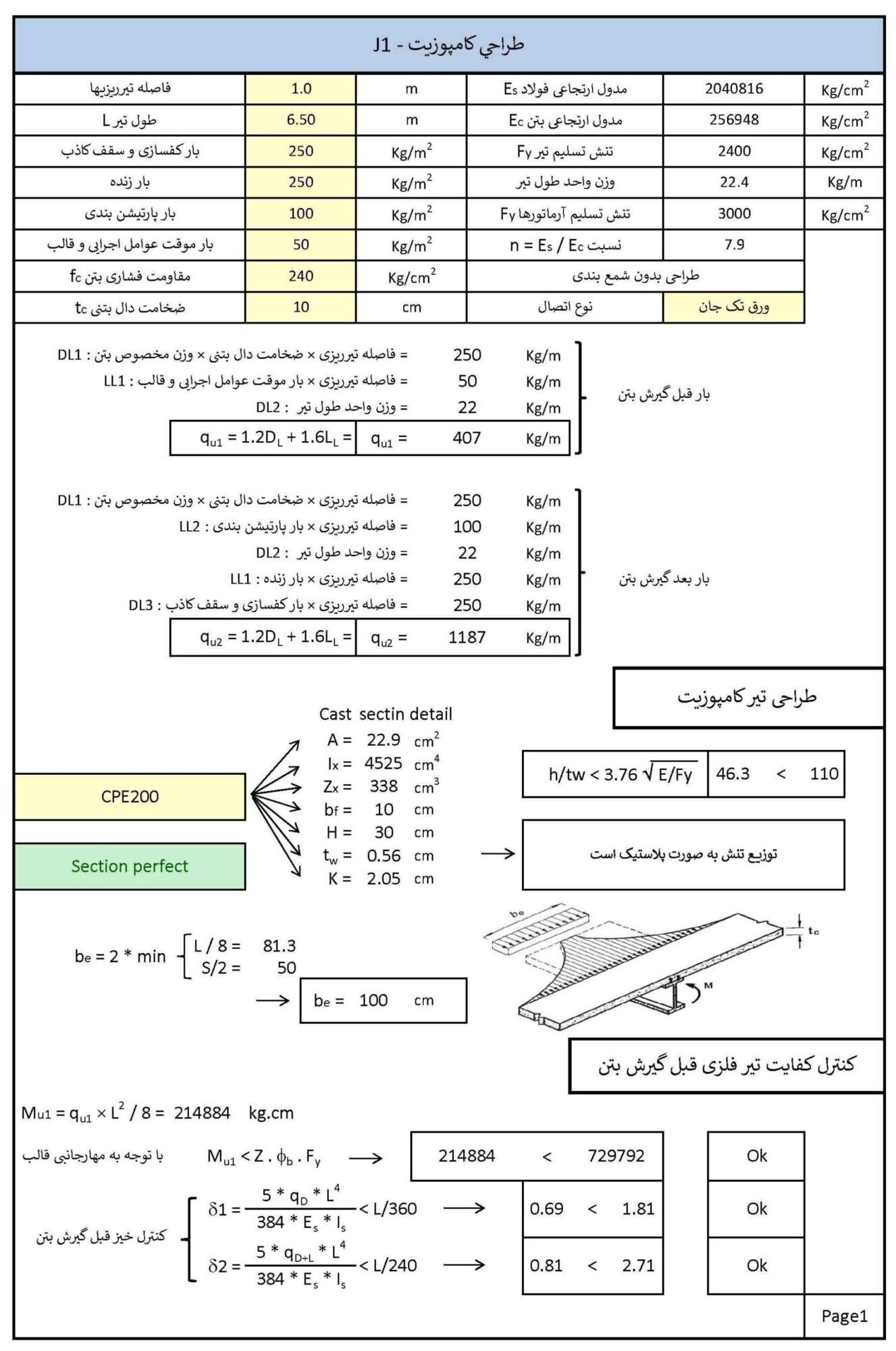

  • طراحی سقف کامپوزیت ، مطابق مطابق مبحث 6 ، 9 و 10 مقررات ملی . کنترل خمش ، کنترل برش ، کنترل خیز کوتاه مدت و بلند مدت ، کنترل خیز مقطع مرکب ، طراحی قبل و بعد از گیرش بتن ، کنترل اندرکنش برش و خمش در مقطع لانه زنبوری ، گنجاندن تمام مقاطع IPE و لانه زنبوری و مشخصات مصالح مربوطه ، طراحی برش گیرها ، طراحی دال بتنی سقف کامپوزیت ، طراحی اتصالات تیر لانه زنبوری به روش حالت حدی
  • طراحی دال پله ، کنترل خمش ، کنترل برش ، کنترل خیز

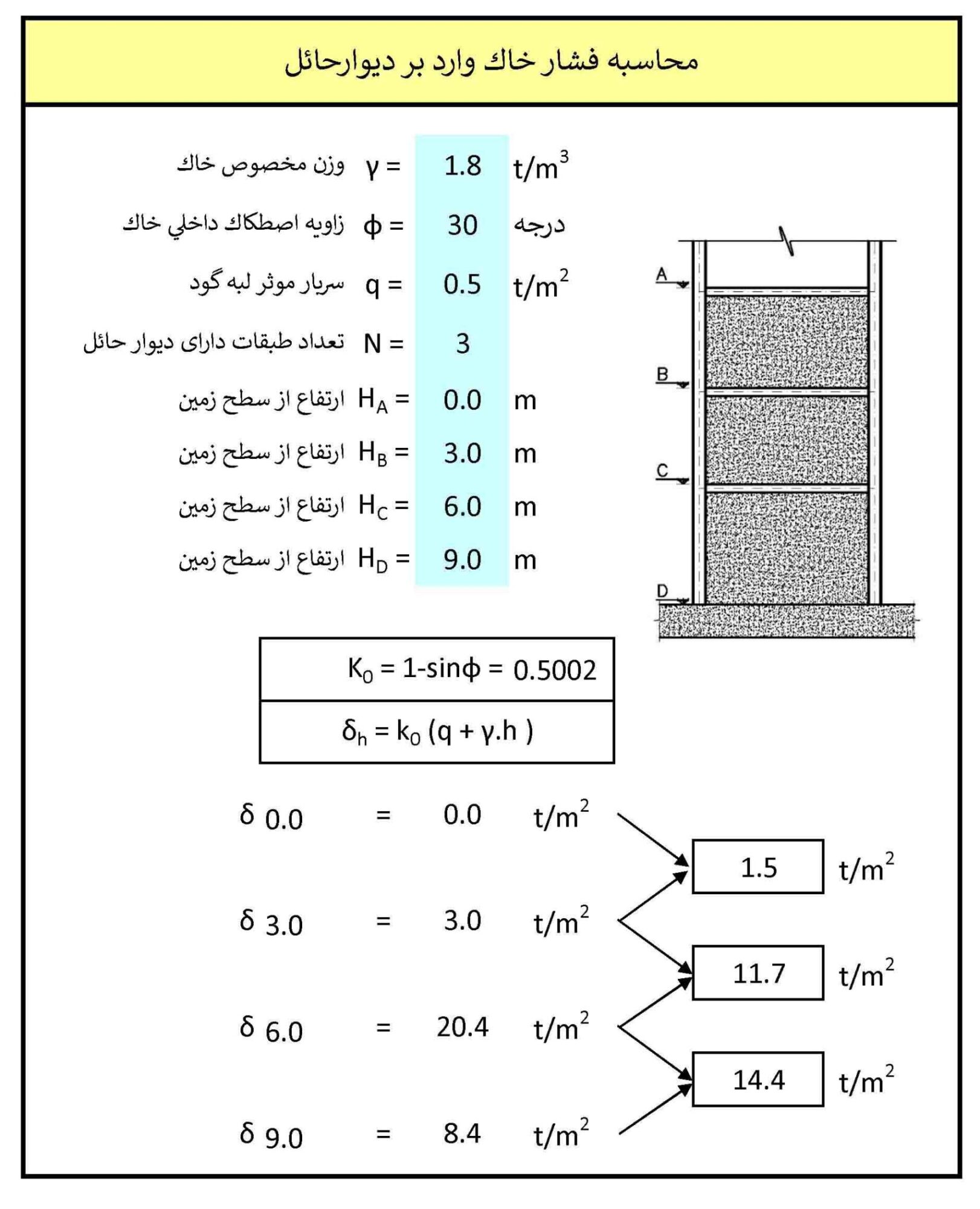

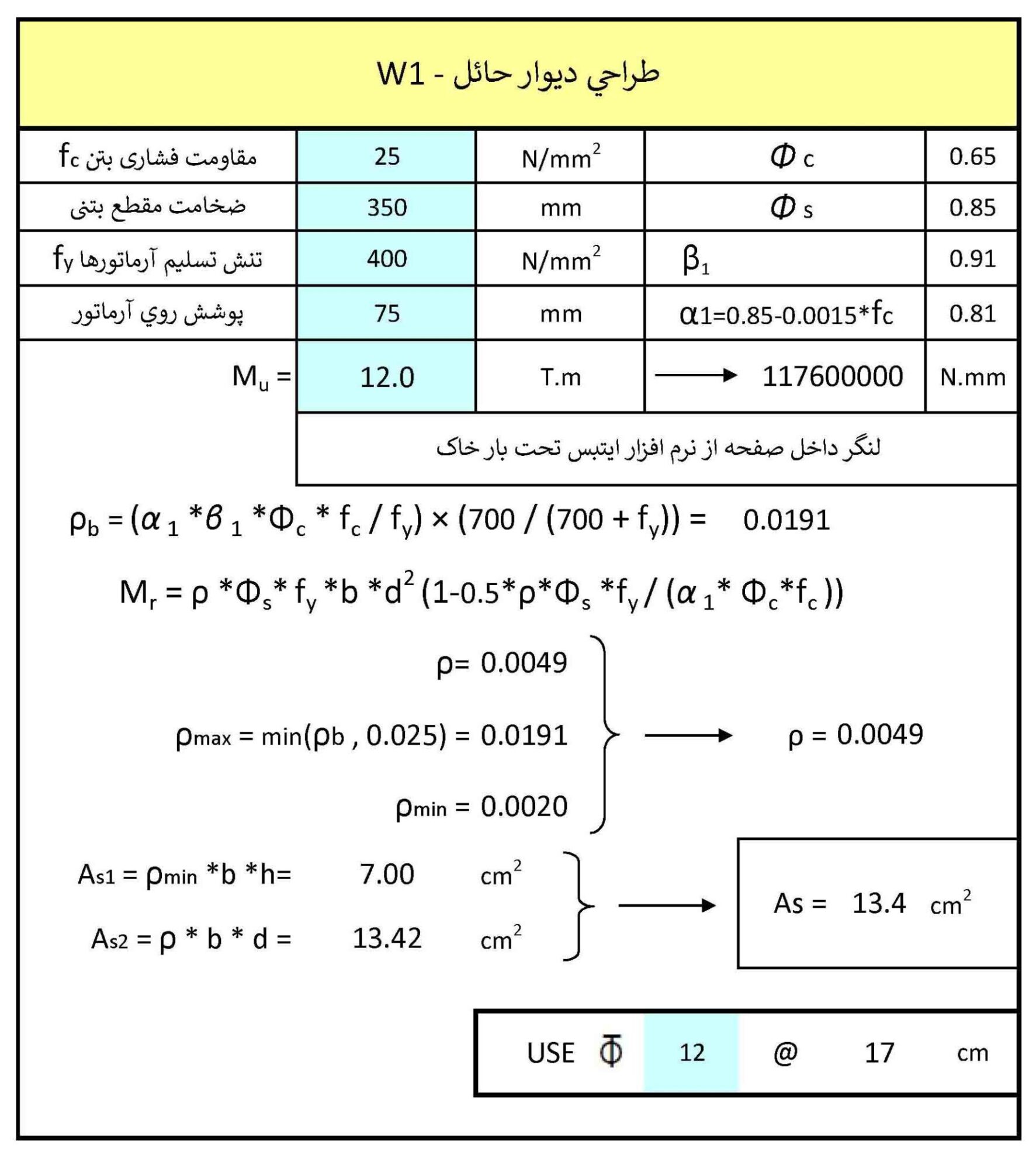

  • محاسبه فشار خاک و طراحی دیوار حایل ، محاسبات بار خاک در حالتهای مختلف تعداد طبقات زیرزمین جهت اعمال در نرم افزار ایتبس یا سپ و طراحی دیوارهای حایل بر اساس مبحث نهم

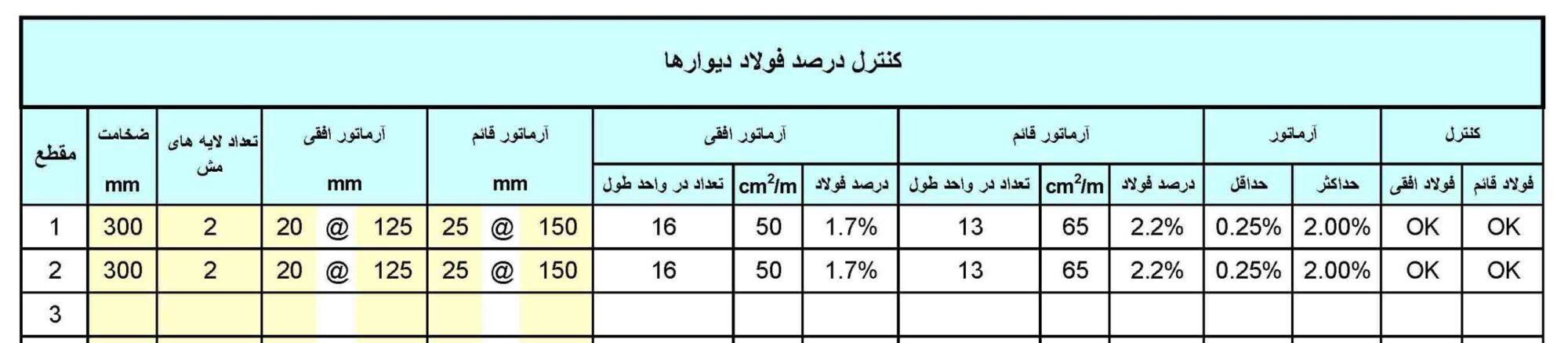

  • کنترل فولاد ستون و دیوار بتن آرمه ، مطابق مبحث نهم ، کنترل فواصل مجاز میلگردها ، کنترل درصد فولاد مجاز در محل وصله و خارج وصله ها ، کنترل در حالت قاب با شکل پذیری متوسط و ویژه ، طراحی خاموت حداقل ویژه

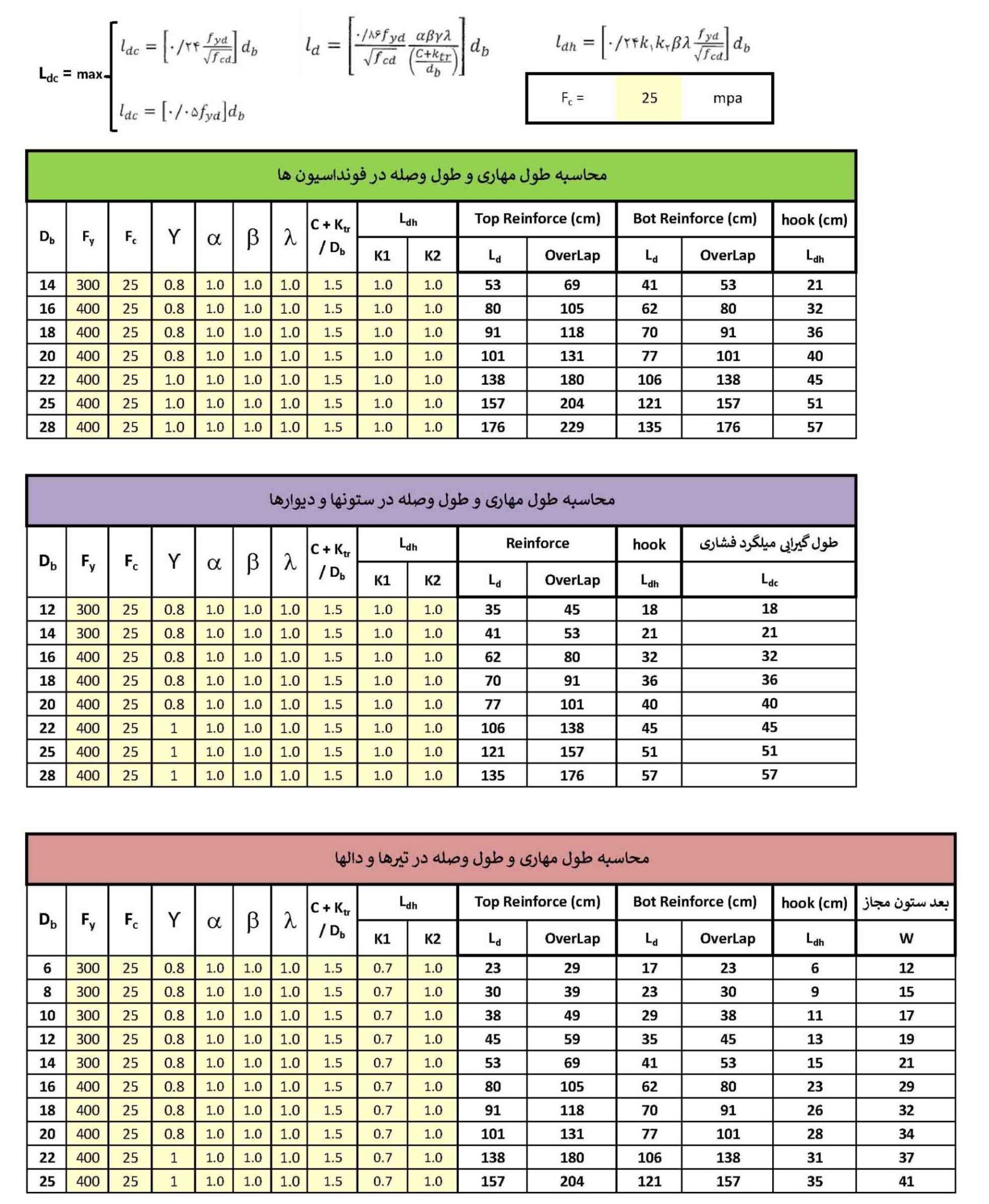

  • محاسبه طول مهار و وصله میلگرد ، مطابق مبحث به صورت جداگانه در فونداسیون ، ستون ها و دیوارها و تیرها و دالها
  • محاسبه طول قلابهای استاندارد در همه شرایط احتمالی
  • محاسبه مقطع معادل میلگرد جهت تغییر سایز و تعداد با معادل سازی
  • طراحی شمع شمع جهت زیر فونداسیون ، به روش اصطکاکی و چسبندگی جداره به همراه طراحی و کنترل در حالت کشش و فشار و استفاده از سختی معادل در نرم افزار safe
  • کنترل پانچ در فونداسیون مطابق مبحث نهم در حالت ستون کناری و وسطی و کنج به صورت جداگانه و بر اساس کنترل لنگر نامتعادل
  • محاسبات طول مهاری و طول وصله در تیرها ستون ها و فونداسیون
  • طول مهار قلاب و ابعاد مجاز ستون
  • محاسبه و کنترل ضرایب سختی تیردال ها و دالهای مجووف ( ضریب آلفا )
1212121

سازه های فلزی :

  • طراحی اتصال مفصلی نبشی جان به روش بلاجت به همراه کنترل گسیختگی در تیر و نبشی
  • طراحی اتصال مفصلی ورق جان به روش بلاجت به همراه کنترل گسیختگی در تیر و نبشی
  • طراحی اتصال مفصلی نبشی نشیمن
  • طراحی اتصال مفصلی نشیمن سخت شده ، طراحی به روش سالمون به همراه کنترل گسیختگی در تیر و نبشی
  • طراحی اتصال مفصلی پیچی ، کلیه کنترل های لازم در پیچ و مقطع اتصال ، قابلیت انتخاب تعداد ستون و ردیف پیچ ها
  • طراحی اتصال گیردار پیش پذیرفته جوشی با شکل پذیری متوسط WFP ، طراحی منطبق با مبحث دهم مقررات ملی ، طراحی ورق روسری و زیرسری ، طراحی اتصال جان ، طراحی جوشها ، کنترل تسلیم موضعی جان ستون ، کنترل چروکیدگی موضعی جان ستون ، کنترل کمانش فشاری جان ستون ، کنترل فشردگی مقطع تیر ، طراحی و کنترل ورق پیوستگی
Screenshot 2022 04 09 14.51.17

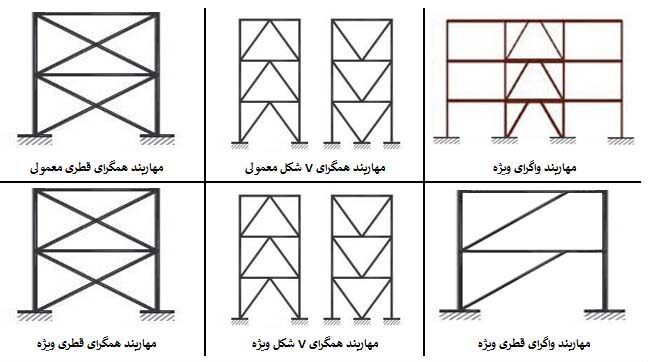

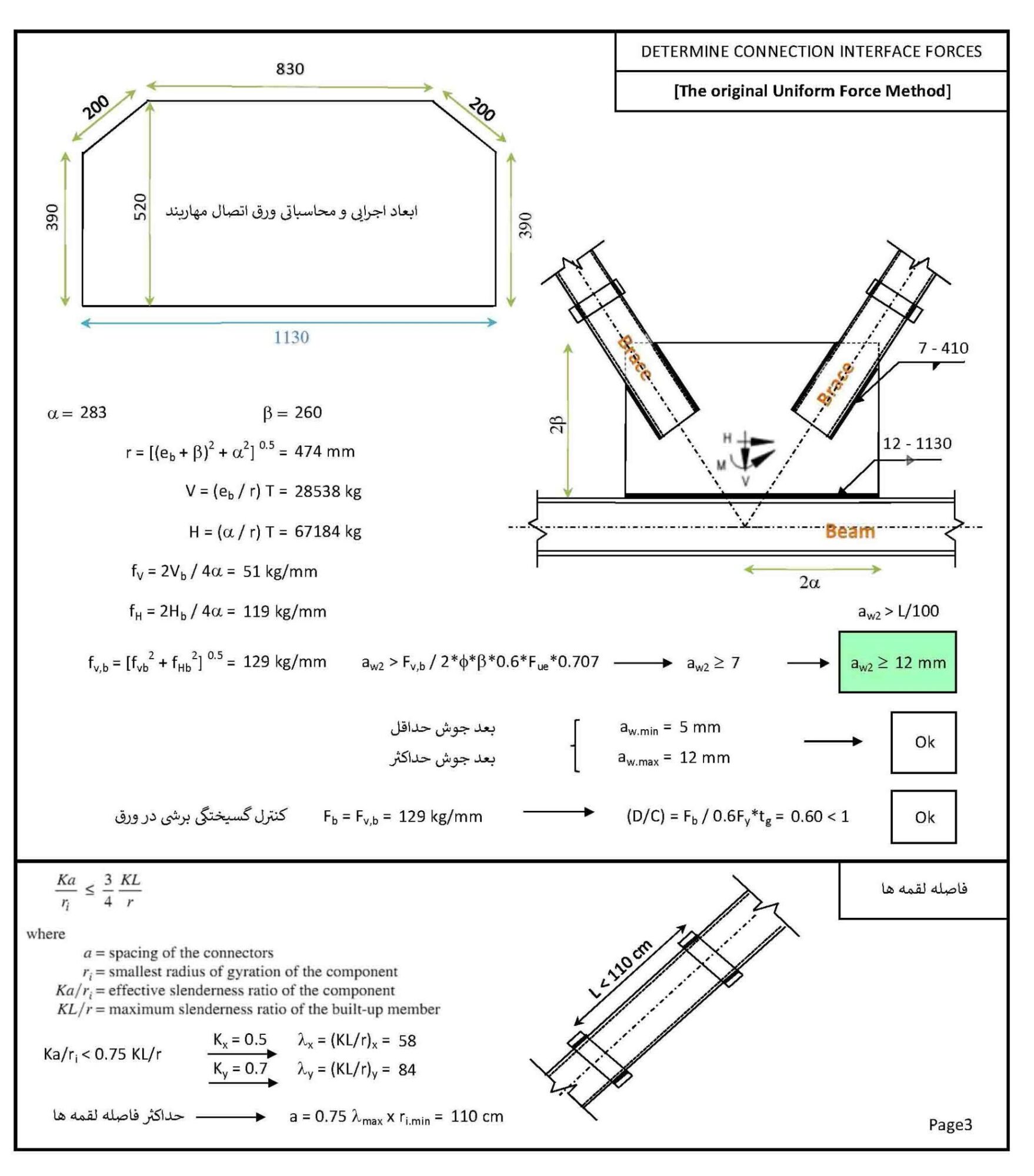

  • طراحی مهاربند هم محور ضربدری با رعایت خط آزاد خمش و یا باند بحرانی و ترسیم و محاسبه ابعاد ورق اتصال و طراحی گاست پلیت به روش پیشرفته نیرو یکنواخت یا UFM با حالت شکل پذیری معمولی و ویژه .

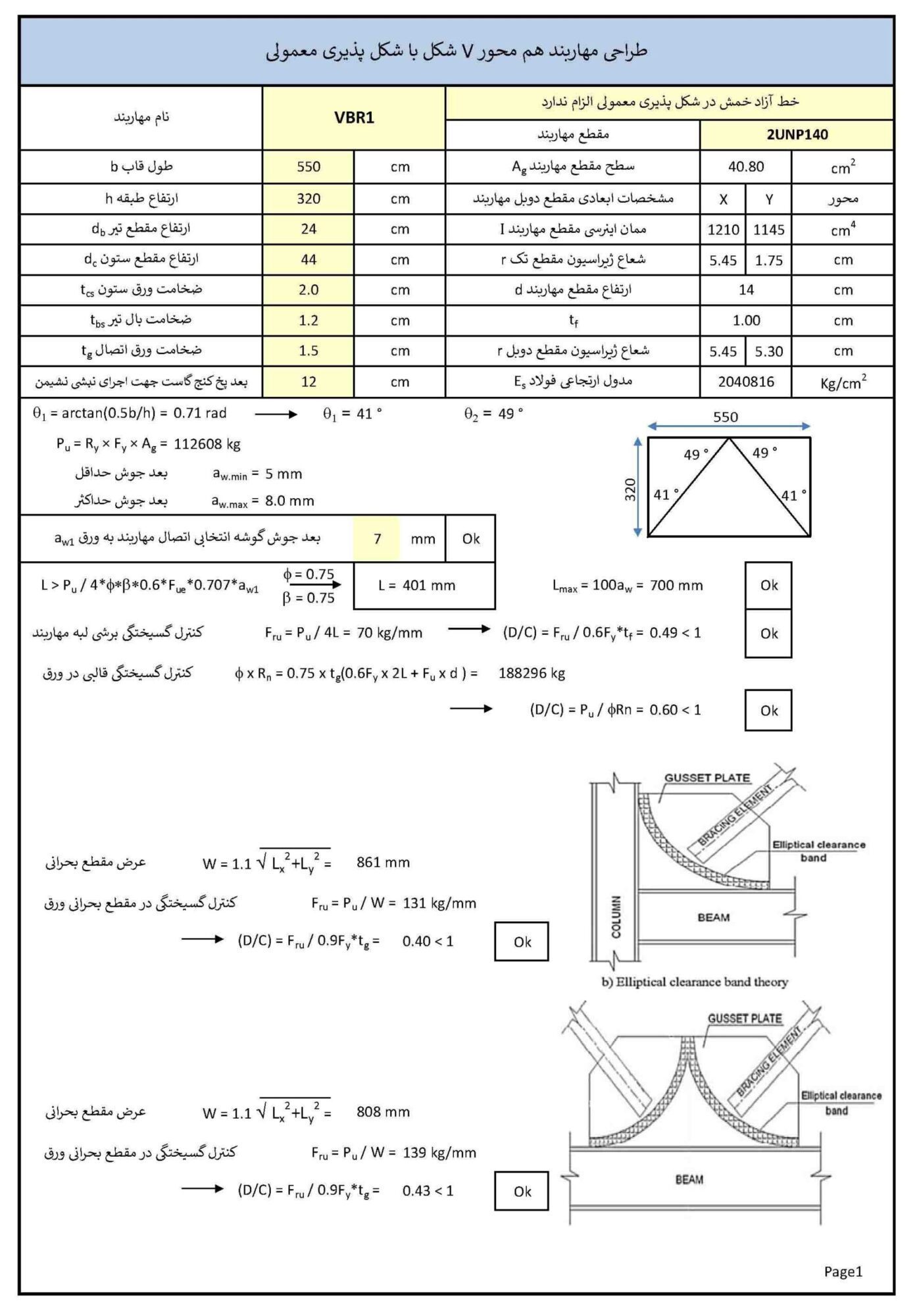

  • طراحی مهاربند هم محور V شکل با رعایت خط آزاد خمش و یا باند بحرانی و ترسیم و محاسبه ابعاد ورق اتصال و طراحی گاست پلیت به روش پیشرفته نیرو یکنواخت یا UFM با حالت شکل پذیری معمولی .
  • محاسبات و ترسیم اتصالات مهاربند واگرای V شکل ویژه
  • محاسبات و ترسیم اتصالات مهاربند واگرای قطری ویژه
  • محاسبات و ترسیم اتصالات مهاربند هم محور V شکل ویژه
et1

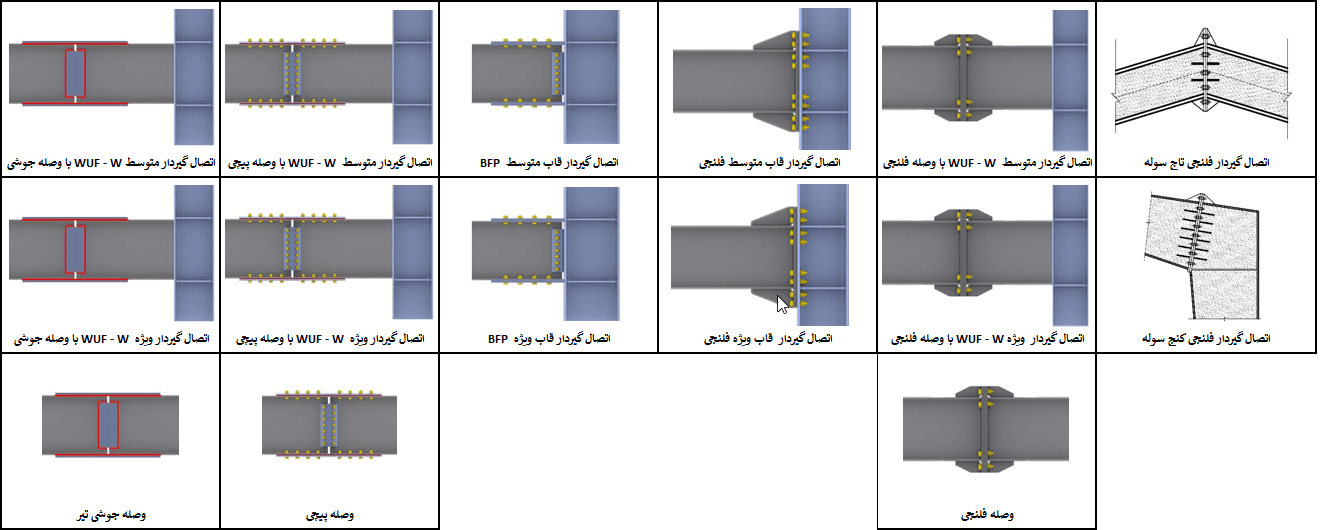

  • طراحی اتصال گیردار پیش پذیرفته متوسط WUF-W با وصله جوشی
  • طراحی اتصال گیردار پیش پذیرفته ویژه WUF-W با وصله جوشی
  • طراحی اتصال گیردار پیش پذیرفته متوسط WUF-W با وصله پیچی
  • طراحی اتصال گیردار پیش پذیرفته ویژه WUF-W با وصله پیچی
  • طراحی اتصال گیردار پیش پذیرفته متوسط BFP
  • طراحی اتصال گیردار پیش پذیرفته ویژه BFP
  • طراحی اتصال گیردار قاب خمشی معمولی جهت فلنجی سوله
  • طراحی اتصال گیردار پیش پذیرفته متوسط و ویژه فلنجی
  • BUEEP – اتصال فلنجی چهار پیچه بدون سخت کننده
  • BSEEP – اتصال فلنجی چهار و هشت پیچه با سخت کننده
2 2
1 1
  • طراحی بیس پلیت مطابق مبحث دهم و آئین نامه AISC
  • طراحی بر اساس ضوابط لرزه ای و کنترل های لازم
  • طراحی بیس پلیت سوله
  • طراحی بیس پلیت گیردار ستون های باکس و I شکل
  • طرح بیس پلیت گوشه ، وسط ، کناری
  • پیاده سازی ضوابط لرزه ای



Untitled 1

توجه !!!  تیزر معرفی نرم افزار همیار محاسب را مشاهده کنید .

نمونه خروجی محاسباتی نرم افزار

قفل نرم افزار

بروزرسانی و آپدیت ها

3 دیدگاه برای نرم افزار همیار محاسب

  1. admin

    این نرم افزار حاصل 15 سال خدمات مهندسین مشاور می باشد و با همکاری مهندسین در کل کشور در طول چند سال اخیر توسعه پیدا کرده

  2. رضا کلانتری

    نرم افزار جالبی بود ، نمونشو ندیدم و از کنترل ها و دقت طراحی لذت می برم . موفق باشید .

  3. عباس اسماعیلی فرهان

    از توجه به درخواست بنده و افزودن نیروهای کنترلی مهاربند های ویژه سپاسگزارم
