روش پیشنهادی جدید کنترل 25 درصد نیروی زلزله در قاب های دوگانه
محسنات روش جدید به صورت عمده 3 مورد زیر است:
- هم تحلیل 100 درصد و هم 25 درصد زلزله در یک مدل انجام شده و نیاز به تفکیک مدلها ، مقایسه پوش نتایج، سعی خطا و رفت برگشت بین مدل اصلی و 25 درصد نمی باشد.
- اثر باربری ثقلی دیوار حذف نمی شود.
- تمام 25 درصد به راحتی قابل انتقال به قاب است.
مراحل کار به ترتیب زیر است:
- ترسیم:
روش گام به گام اعمال ضرایب ترک خوردگی :

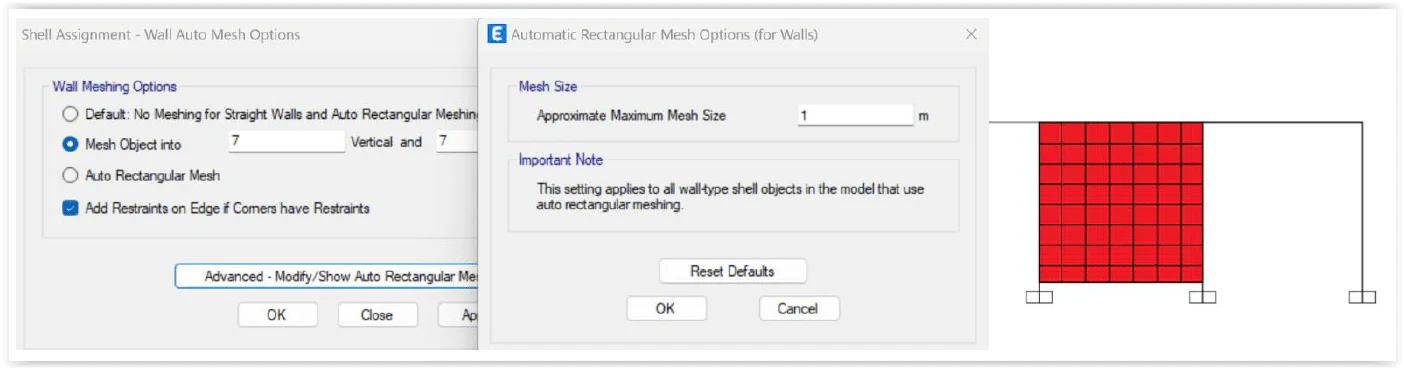

گام اول: المانهای خطی Frame در طرفین دیوار و آلمان پوسته ای Shell در حدفاصل آنها بعنوان دیوار برشی با مشخصات مربوطه در مدل سازه ای ترسیم میگردند . توضیح اینکه در این روش مدل سازی دو عدد عضو ستونی در طرفین دیوار الزامی میباشد. همچنین به منظور حصول دقت کافی در ،آنالیز المانهای Shell دیوار میباید به قطعات کوچکتری تقسیم بندی (Mesh) شوند. لازم بذکر است تقسیم بندی باید به گونه ای اعمال شود که قطعات کوچکتر ایجاد شده بصورت مربعی یا نزدیک به مربع با ابعاد حداکثر یک متر باشند.
گام دوم: ضرایب سختی ستونهای سرکله دیوار همانند حالت معمول است با این تفاوت که ضریب سختی خمشی هم راستای دیوار در ستونها همان 0.7 باقی می ماند. علت اینکار باقی ماندن اتصال تیردهانه مجاور به صورت خمشی در مدل 25 درصد است. این ضریب تاثیری در توزیع بار و سختی خمشی دیوار برشی ندارد. اگر ستونی در دو انتهای دیوار وجود نداشته باشد می تواند در همان مرحله حذف دیوار اضافه شود.
- گروه بندی دیوارهای برشی و تعریف تحلیل:
گام اول : کلیه دیوارها انتخاب شده و از منوی Assign – Assign Object to Group به یک گروه به نام Shear Wall اختصاص داده می شود.
گام دوم : در منوی Load Case حالت بار 25-Frames تعریف شده و در قسمت Load Case Type گزینه Nonlinear Stage Construction را انتخاب و از قسمت Stage Operations تنظیمات بصورت زیر اعمال میشود:
نکته: اگر دیوارها صرفا دو بعدی باشند می توان دیوارهای هر راستا را جداگانه هم انتخاب کرد.

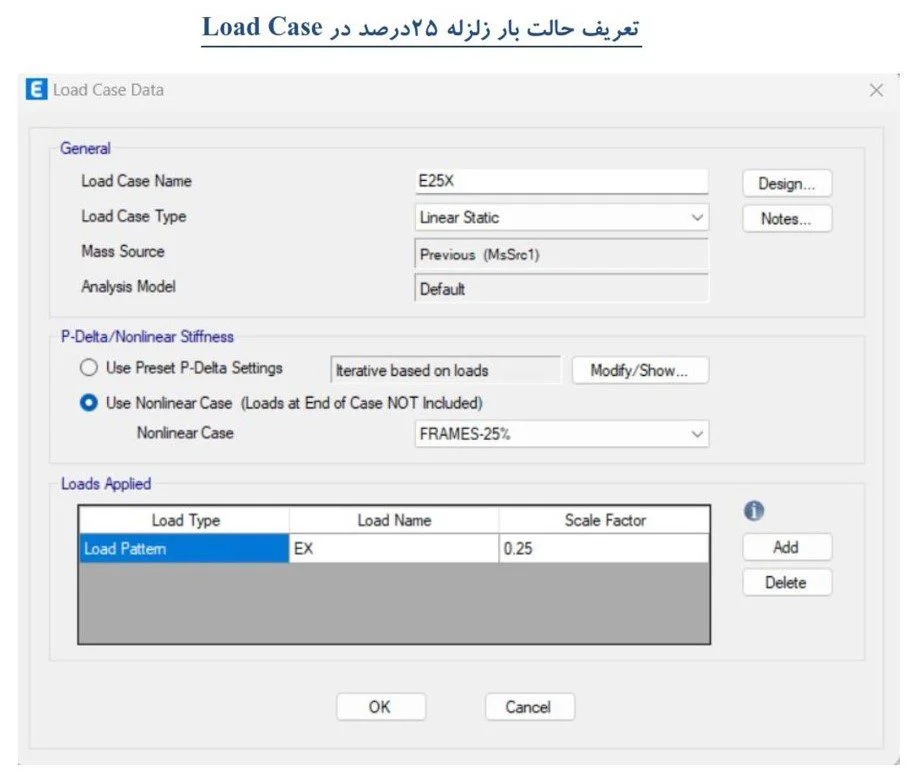

گام سوم : در منوی Load Case ابتدا حالات بار زلزله ۲۵ درصد (جهت X و Y بصورت زیر تعریف شده، سپس در قسمت P-Delta/Nonlinear Stiffness ترکیب بار غیر خطی 25-Frames تعریف شده در گام دوم را اختصاص داده می شود .
در انتها با معرفی همین مسیر در جهت Y از این دو حالت بار در ترکیبات متعارف به همراه بارهای ثقلی مانند قبل استفاده شده و همزمان با ترکیبات زلزله 100 درصد از این ترکیبات بار برای طراحی سازه استفاده می شود.
نکته: نظر به حضور ستونهای دو سر دیوارهای برشی در این روش، یکبار باید سهم ستونهای دوسر دیوار اندازه گیری شده و به سهم زلزله 25 درصد قاب افزوده شود.
