محاسبه ضریب زلزله در قاب های صنعتی

در این دست نوشته کوتاه نحوه صحیح محاسبه ضریب زلزله در سازه های صنعتی تشریح خواهد شد. هرچند به طور کلی نیاز لرزه ای در قابهای صنعتی یک طبقه، پایین بوده و عملاً تحت زلزله طرح غالب این سازه ها محدوده الاستیک باقی خواهند ماند. به هر ترتیب در این رابطه از استاندارد IBC2006 یا ASCE05 بابت معادلسازی بهره خواهیم گرفت. در ادامه بند 3-3-3-0 از ویرایش چهارم از استاندارد 2800 رو ملاحظه می فرمایید.

۲-۳-۳-۳ ساختمانهای غیر متعارف

ساختمانهای غیر متعارف به ساختمانهایی اطلاق میشوند که مشمول تعریف بند (۱-۳-۳-۳) نمی گردند مانند ساختمان مساجد آمفی تئاترها سالنهای ورزشی گنبدها ….. در این ساختمانها زمان تناوب اصلی نوسان باید با استفاده از تحلیل دینامیکی ساختمان و با منظور داشتن ضوابط زیر تعیین گردد.
الف-در مواردی که جداگرهای میانقابی در مدل تحلیلی منظور شده باشند:

T = TD

ب-در مواردی که جداگرهای میانقابی در مدل تحلیلی منظور نشده باشند:

T = 0.8TD

در این روابط T زمان تناوب اصلی انتقالی در تحلیل دینامیکی است.

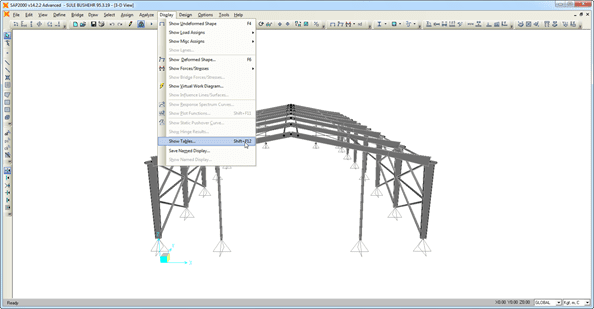

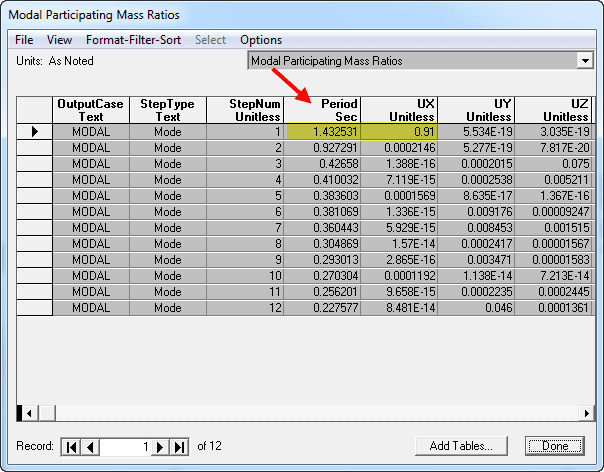

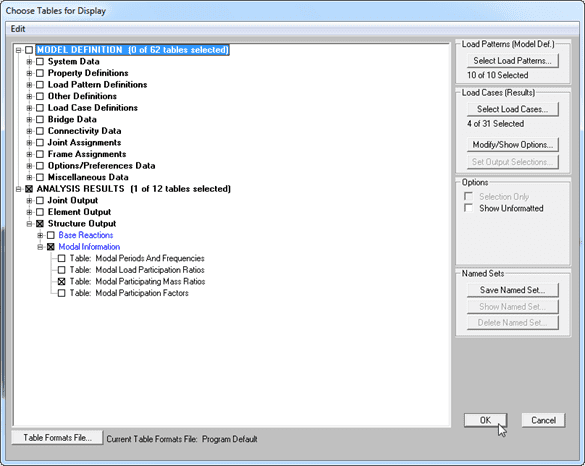

پس از تحلیل سازه از مسیر نشان داده شده در شکلهای 1 الی 3 ، زمان تناوب معادل مود جابجایی انتقالی در راستای قاب خمشی را برداشت می کنیم(به این منظور لازم است تحلیل مودال فعال باشد).

Picture1 1



با توجه به اینکه در مدل ما اثر میانقاب دیده نشده 20 درصد زمان تناوب تحلیلی برداشت شده را کاهش می دهیم.

𝑇 = 0.8𝑇𝐷 = 0.8 × 1.43 ≈ 1.14 𝑠𝑒𝑐

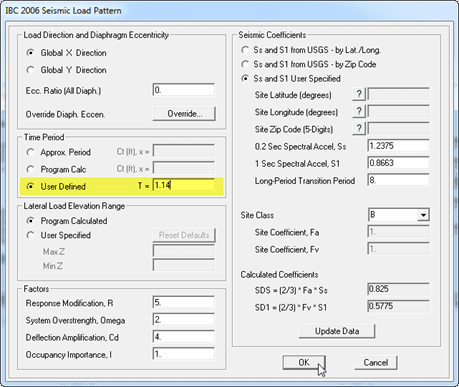

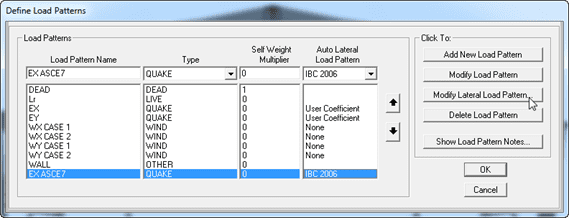

اکنون زمان تناوب برداشت شده را مطابق شکلهای زیر وارد می کنیم.
