كنترل نيروي محوري ستون ها تحت زلزله در مقايسه با ظرفيت ستون درقابهاي خمشي بتني

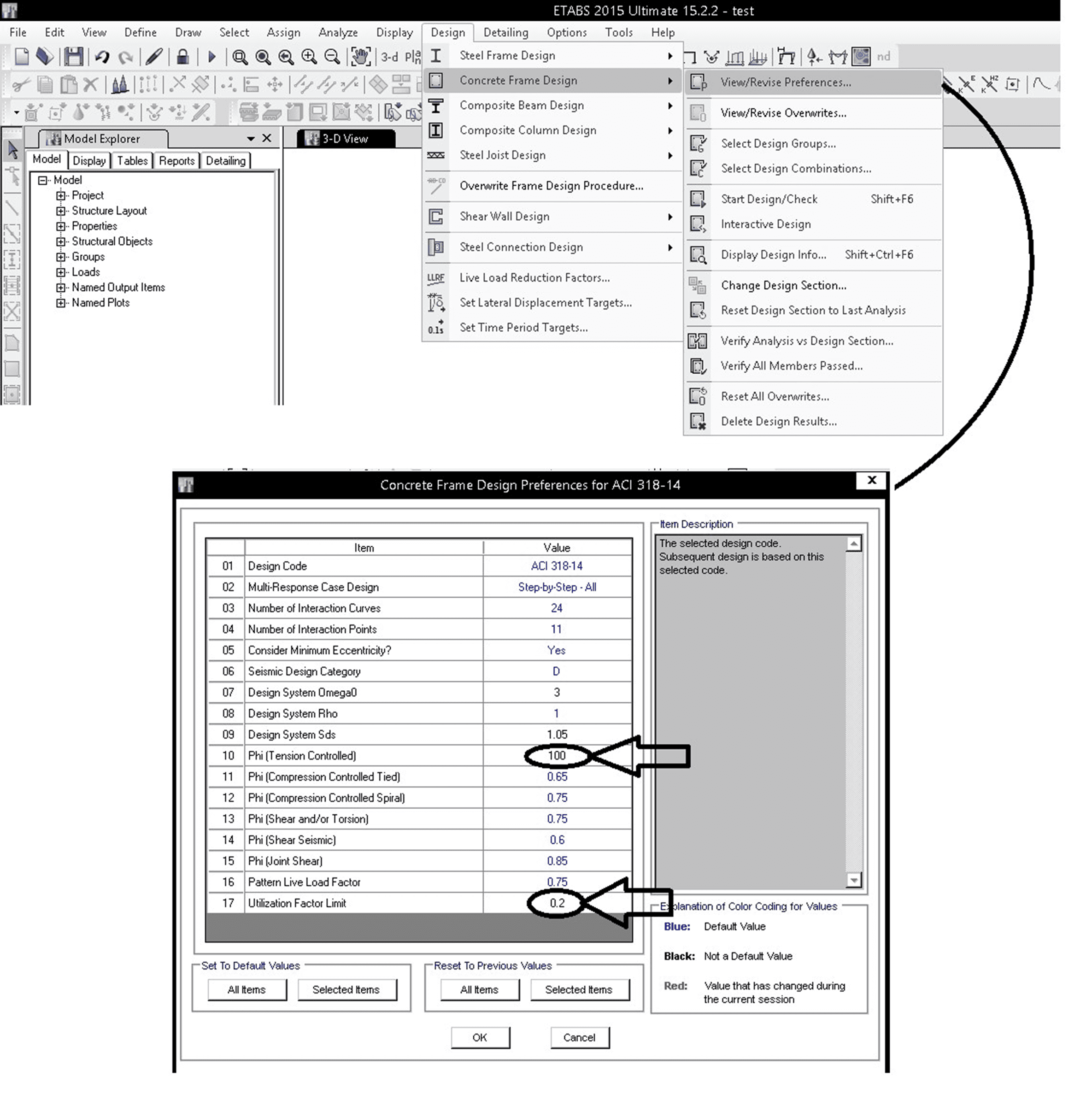

از فايل اصلي يك save as گرفته و مطابق شكل زير ضريب كاهش مقاومت كششي ستون ها را يك عدد بزرگ وارد نماييد تا در كنترل ظرفيت ستون ها، تنها ظرفيت فشاري آنها را منظور كند.
همچنين محدوده نسبت مجاز را به 0.2 كاهش دهيد.
طبق متن استاندارد 2800 “ظرفيت محوري” معيار است نه “ظرفيت محوري فشاري”. بنابراين اگر صرفا متن استاندارد 2800 معيار باشد، مقدار phi كشش را نبايد در شكل فوق تغيير دهيم. منتها نظر شخصي من اين است كه هدف ظرفيت فشاري مي باشد.

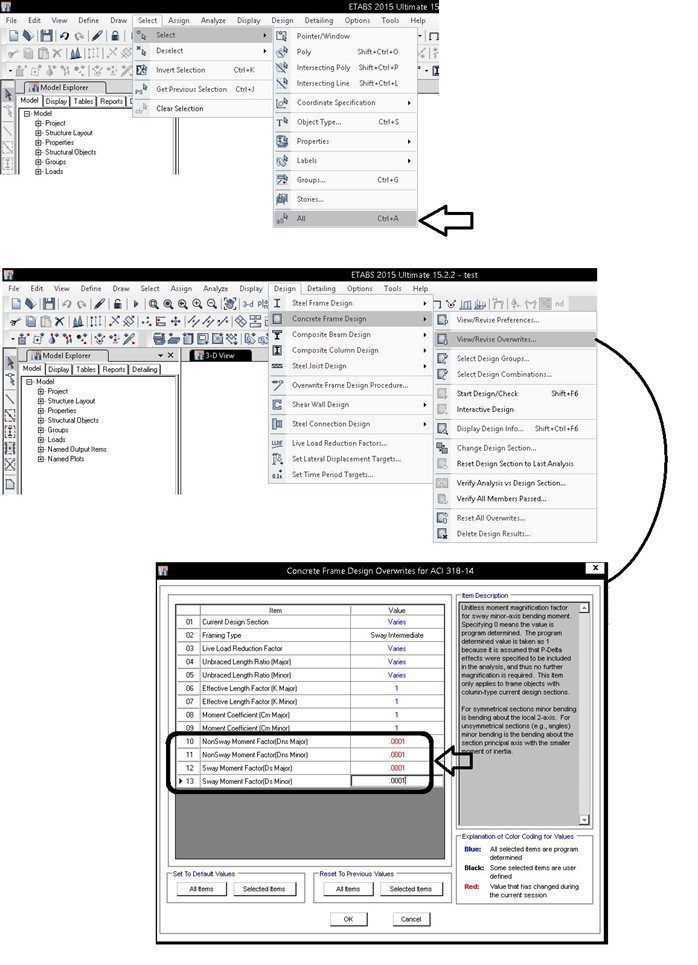

كليه اعضا را انتخاب كرده و مطابق شكل زير مقادير ضرايب نشان داده شده را يك عدد كوچك (مثلا 0.00001) وارد نماييد تا ظرفيت خمشي ستون ها كنترل نشود و تنها ظرفيت محوري معيار قرار گيرد:

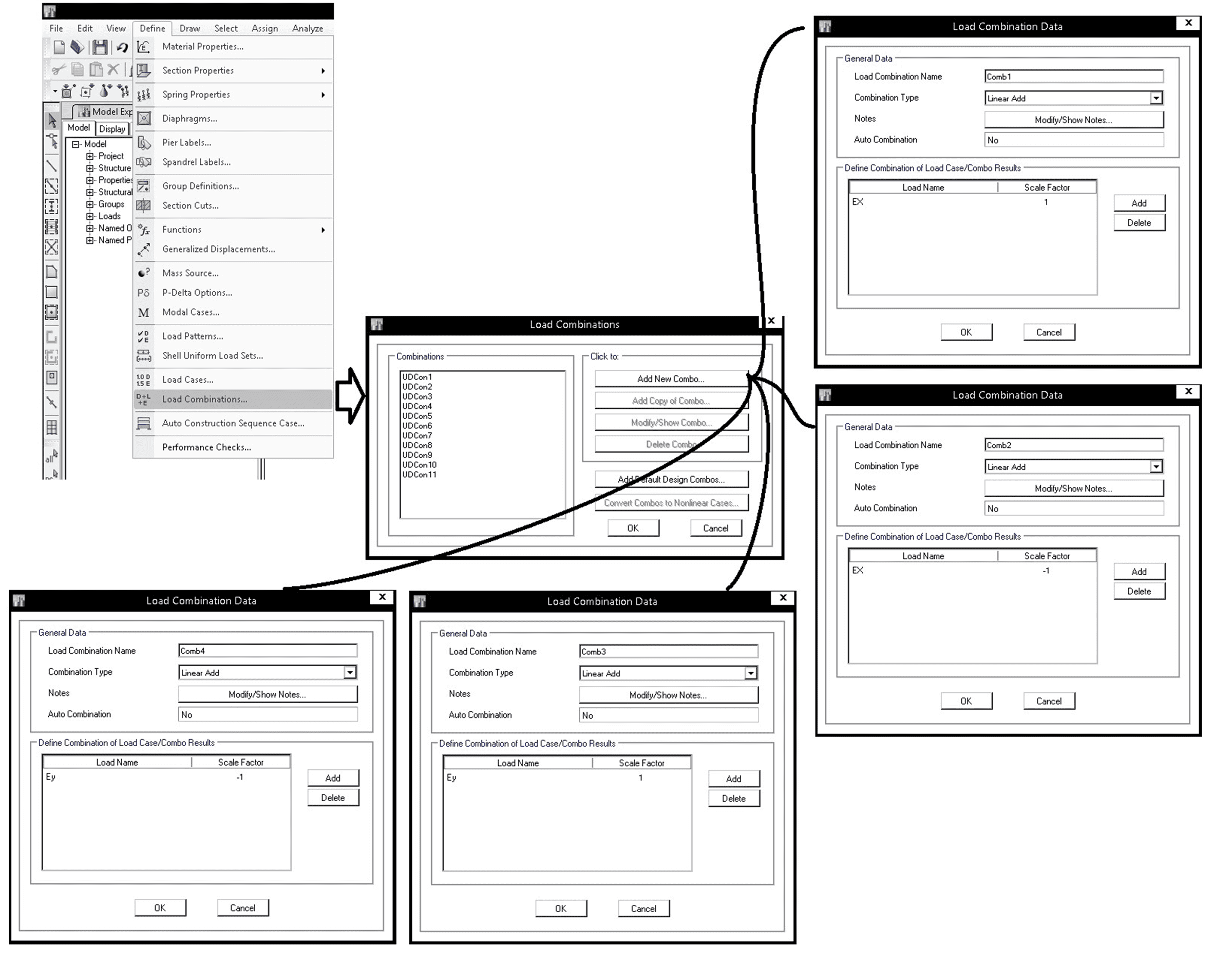

مطابق شكل زير تركيب بارهاي طراحي شامل زلزله (تنها زلزله) تعريف نماييد:

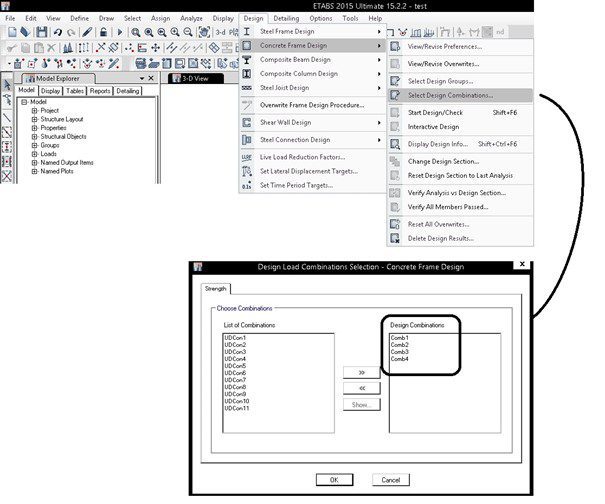

پس از انتخاب تركيب بارهاي جديد، اقدام به تحليل و طراحي سازه شود:
در قاب خمشي اگر دو شرط زير همزمان برقرار شود، مي توان از اثر زلزله متعامد صرف نظر كرد:
- سازه منظم در پلان باشد.
- نسبت تنش ستون ها كمتر از0.2 باشد.
