کنترل تیرهای دهانه شامل مهاربند و اتصال آنها به ستون بر اساس ترکیب بار تشدیدیافته در سیستم قاب با مهاربند همگرای معمولی

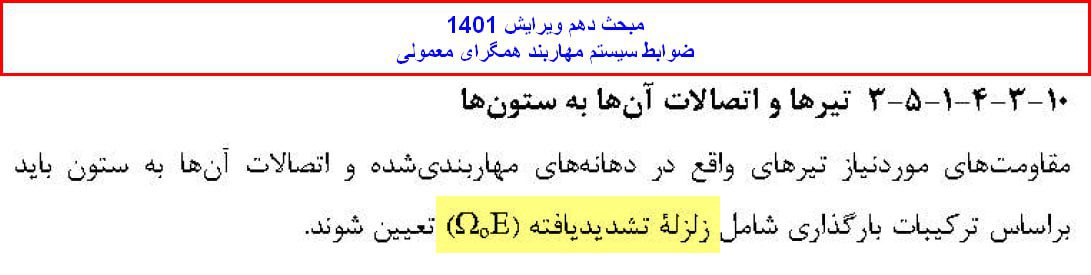

مطابق مبحث دهم ویرایش 1401  لازم است تیرهای دهانه شامل مهاربند و اتصال آنها به ستون بر اساس ترکیب بار تشدیدیافته در سیستم قاب با مهاربند همگرای معمولی انجام شود .

این ضابطه به شکلی دیگر برای سیستم مهاربند همگرای ویژه هم وجود دارد.

برای اعمال این ضابطه در طراحی این تیرها و با توجه به نقش این تیرها به عنوان کالکتور ( جمع کننده ) در دیافراگم سقف ، لازم است این تیرها تحت ترکیب بارهای تشدیدیافته و با حضور نیروی محوری ناشی از اثر زلزله و لنگر خمشی و نیروی برشی ناشی از بارهای ثقلی در یک فایل جداگانه و با تبدیل دیافراگم سقف از حالت دیافراگم صلب به دیافراگم نیمه صلب ، کنترل گردند.

photo 2024 07 23 14 45 58

امکانات بخش فلزی :

  • طراحی اتصال مفصلی نبشی جان – ورق جان – نبشی نشیمن – نشیمن سخت شده
  • طراحی اتصال مفصلی پیچی
  • طراحی اتصال گیردار پیش پذیرفته جوشی با شکل پذیری متوسط WFP
  • طراحی مهاربند هم محور ضربدری با حالت شکل پذیری معمولی و ویژه – مهاربند هم محور V با حالت شکل پذیری معمولی و ویژه – مهاربند واگرای V شکل ویژه – مهاربند واگرای قطری ویژه
  • طراحی اتصال گیردار پیش پذیرفته متوسط و ویژه WUF-W با وصله جوشی – وصله پیچی
  • طراحی اتصال گیردار پیش پذیرفته متوسط و ویژه BFP
  • طراحی اتصال گیردار فلنجی سوله
  • طراحی اتصال گیردار پیش پذیرفته متوسط و ویژه فلنجی
  • اتصال فلنجی چهار پیچه و هشت پیچه
  • طراحی بیس پلیت
