الزامات طراحي لرزه اي كف ستون ها

کف ستون کلیه ستون های باربر و غیر باربر جانبی و اتصالات آنها به ستون و شالوده علاوه بر تأمین ضوابط فصل ۱۰-۲ این مبحث باید به طور مجزا قادر به تحمل نیروهای زیر باشند.

(۱) بیشترین نیروهای داخلی (شامل) نیروی محوری نیروهای برشی و لنگرهای خمشی به طور همزمان تحت اثر ترکیبات بار متعارف.
(۲) بیشترین نیروی محوری بدون حضور نیروهای برشی و لنگرهای (خمشی تحت اثر ترکیبات بار زلزله تشدید یافته و با در نظر گرفتن مفاد تبصره های ۱ و ۲ از بند ۱۰-۳-۵-۱-۱.
(۳) در هر دو امتداد محورهای اصلی ستون و به طور مجزا نیروی برشی برابر مجموع مولفه های افقی مقاومت های مورد نیاز اتصال مهاربندی و برش ظرفیتی ستون برابر1 12که در آن 2 14مجموع لنگرهای خمشی پلاستیک ستون در دو سمت وصله در امتداد مورد نظر و Hs ارتفاع طبقه است در محاسبه و طراحی کف ستون این نیروی برشی باید بدون حضور نیروهای محوری و لنگرهای خمشی در نظر گرفته شود.

(۴) در هر دو امتداد اصلی ستون و به طور مجزا لنگر خمشی برابر مجموع لنگرهای خمشی زیر و  بدون حضور نیروهای برشی و محوری.
الف-برای مهاربندیهای امتداد مورد نظر مقاومت خمشی مورد نیاز اتصال مهاربند.

ب-برای ستون ها کمترین دو مقدار 3 11و بیشترین لنگر خمشی بدون حضور نیروهای محوری و برشی تحت اثر ترکیبات بار زلزله تشدید یافته و با در نظر گرفتن مفاد تبصره ۲ از بند ۱۰-۳-۵-۱-۱.؛ که در آن Ry نسبت تنش تسلیم مورد انتظار به حداقل تنش تسلیم تعیین شده ،مصالح ستون Fy تنش تسلیم مصالح ستون و Zc مدول پلاستیک مقطع ستون است.

4 12

مقاومت اتکایی (Bearing Strength)

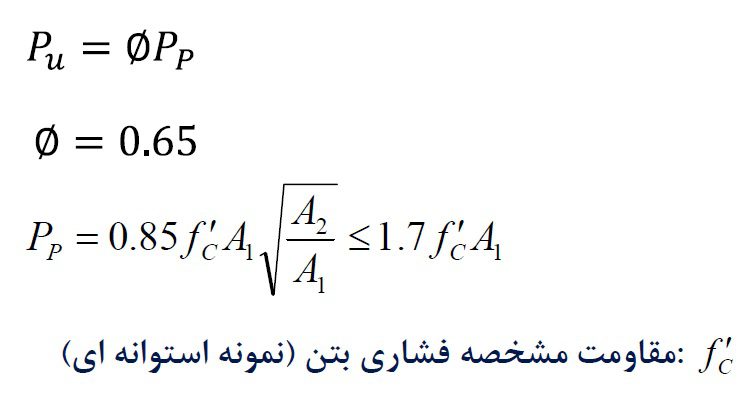

مقاومت اتکایی طراحی بر روی بتن فونداسیون برابر است با:

5 10

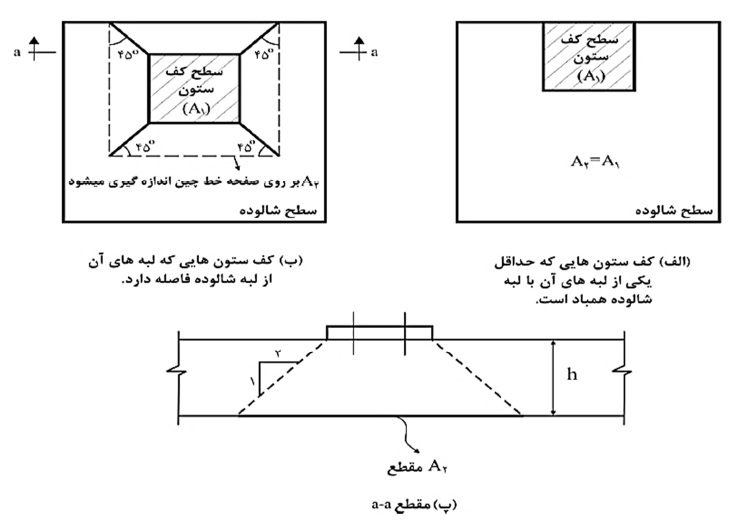

تعریف A1 و A2

6 10

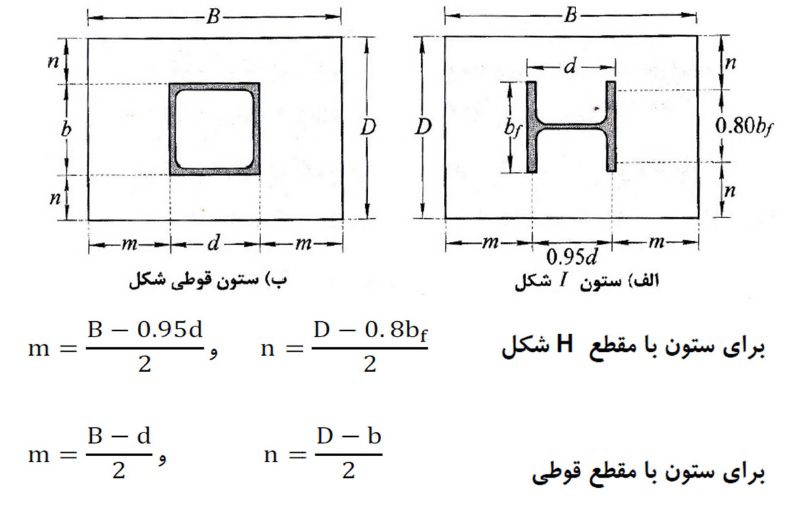

طراحی کف ستون بدون خروج از مرکزیت لنگر خمشی برابر با صفر وبدون سخت کننده،M و N به صورت زیر تعریف می شود:

7 9

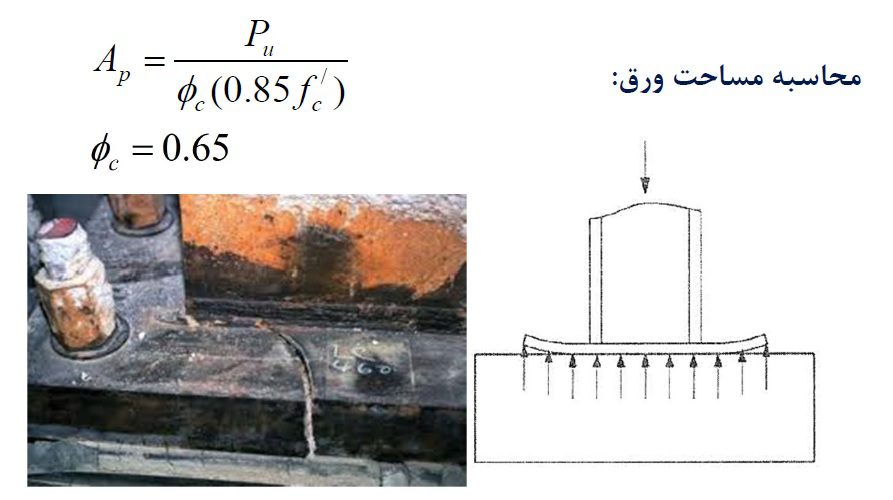

ورق تحت بار فشاري و برشي

8 9

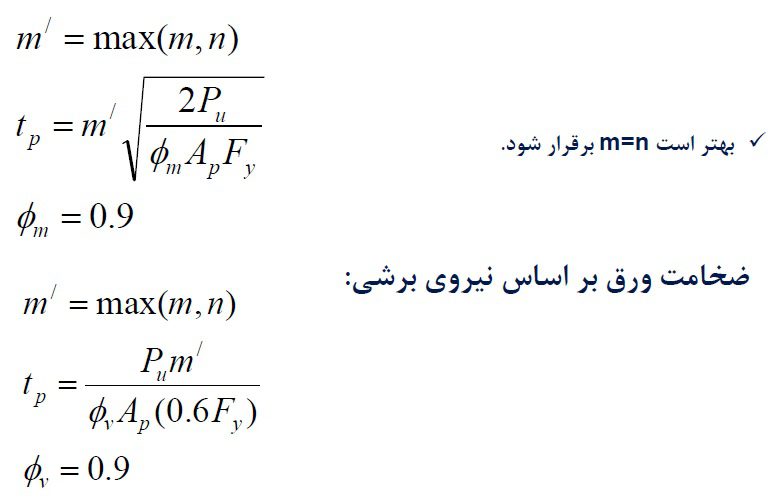

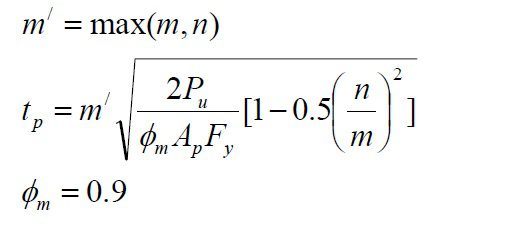

ضخامت نهايي ورق بر اساس خمش طره اي:

9 10

10 10

ضخامت ورق بر اساس نيروي برشي:

11 9

مثال طراحی کف ستون بدون خروج از مرکزیت

ستون IPBL140 تحت اثر بارهای محوری مرده ۱۰ تن و زنده ۱۵ تن و نیروهای برشی مرده ۲ تن و زنده ۳ تن قرار دارد. اگر فولاد مصرفی 37-St و الکترود E60 و رده بتن C20 باشد، ورق کف ستون را با و بدون سخت کننده طراحی نمائید.

12 7

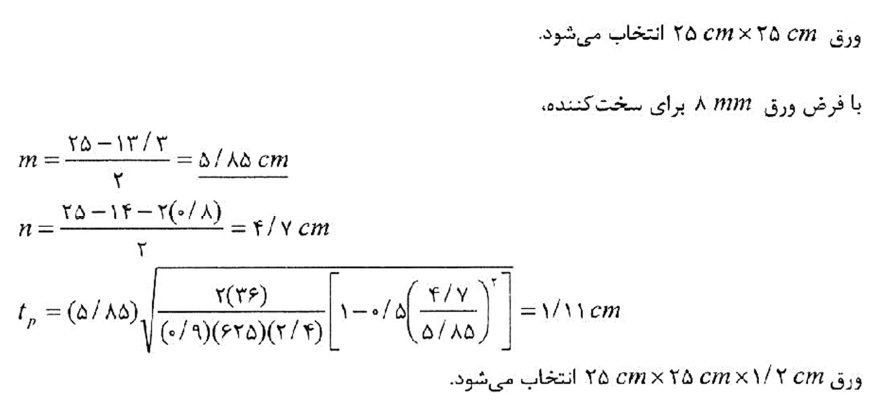

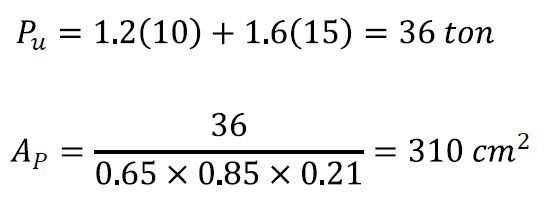

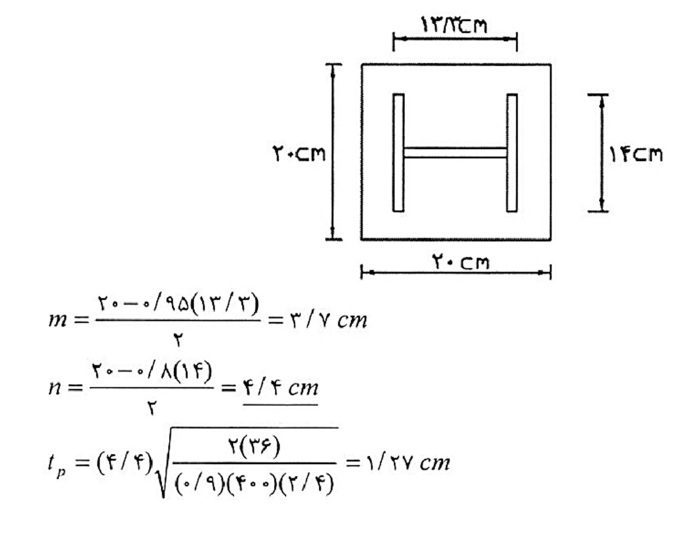

در مقاطع بال پهن و قوطیها که ابعاد بال و جان برابر هستند بهتر است ورق بصورت مربع انتخاب شود. ضمنا وقتی که m=n باشد بهترین نتیجه از نظر ابعاد و ضخامت ورق بدست می آید. ورق 20cmX20cm انتخاب می شود.

13 7

14 8

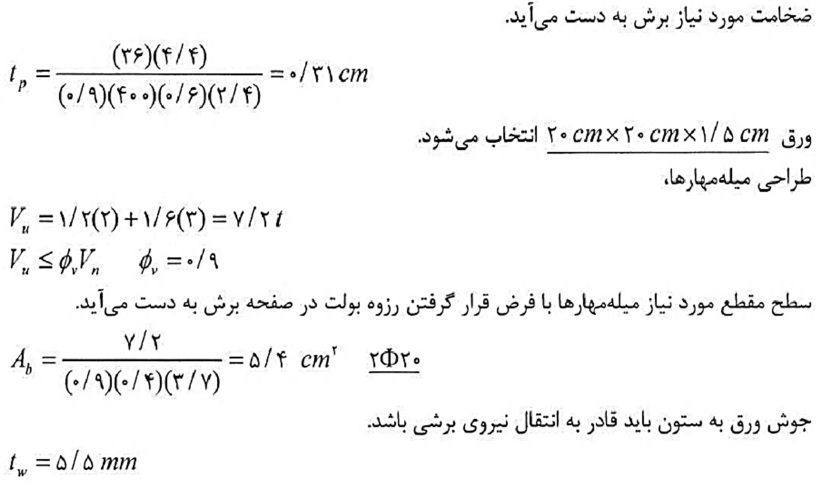

جوش 5mm استفاده می شود.

ضخامت موثر گلوی جوش بدست می آید.

15 8

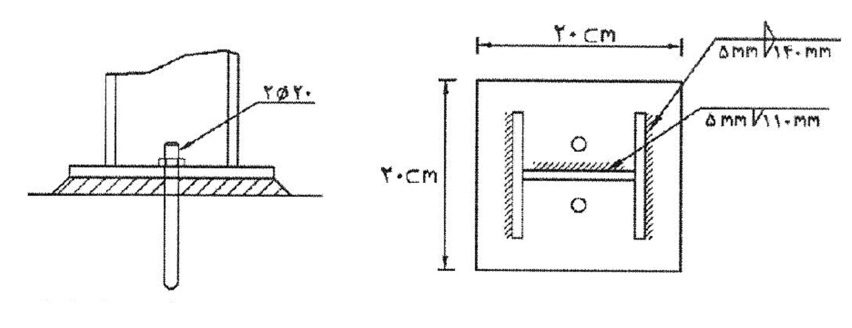

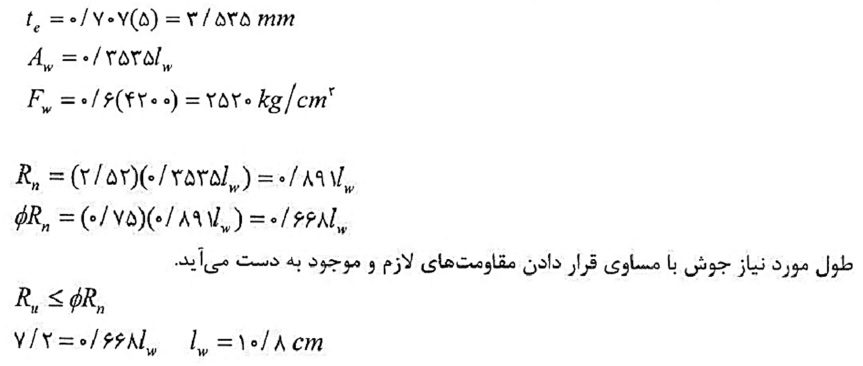

بنابراین حداقل طول جوش ۱۱cm = برای انتقال برش کفایت می.کند بخش عمده بار محوری فشاری نیز توسط اتکای ستون به ورق کف ستون حمل می گردد. معمولاً برای عملکرد یکپارچه ستون و ورق کف ،ستون بالهای ستون نیز جوش می شوند اتصال طراحی شده در شکل نشان داده شده است.

16 8

17 8

ملاحظه می شود که در مورد این مثال ضخامت ورق بدون سخت کننده ها نیز جوابگوی برش است. بنابراین در این حالت حداقل ابعاد سخت کننده جوابگو می باشد.

18 6

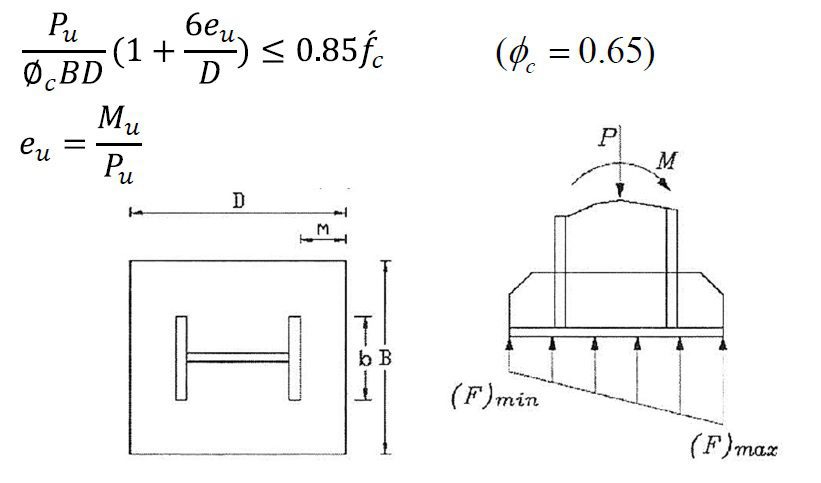

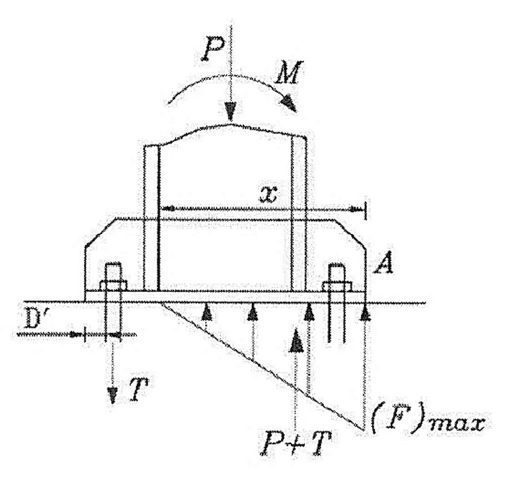

طراحي كف ستون با خروج از مركزيت (19 7)

تعيين ابعاد اوليه با سعي و خطا :

20 7

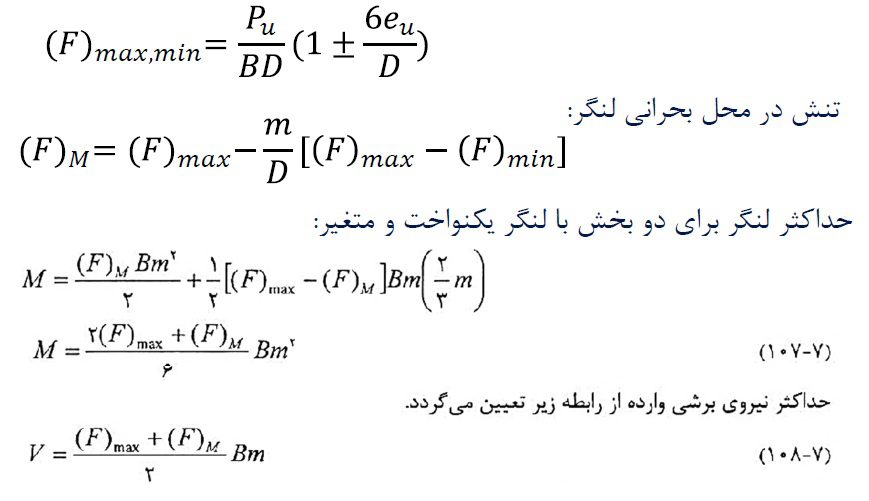

توزيع تنش در زير ورق بر اساس ابعاد واقعي:

21 8

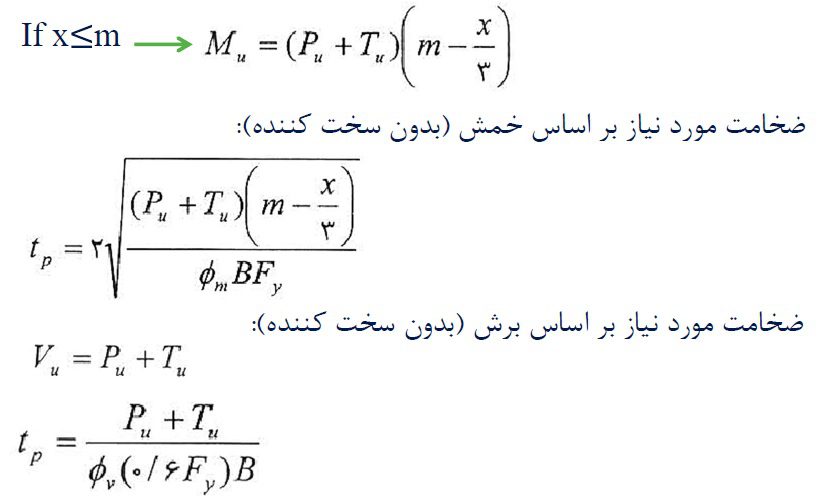

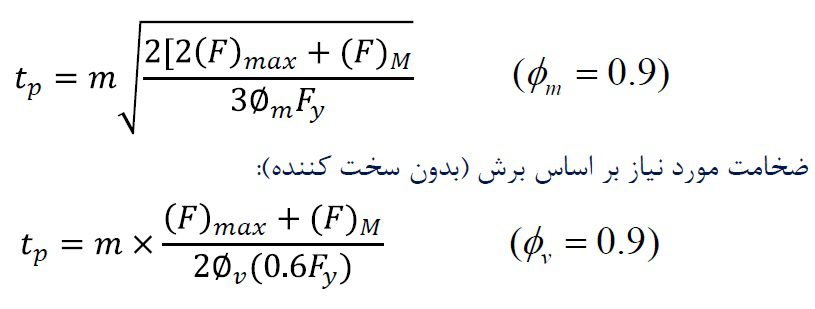

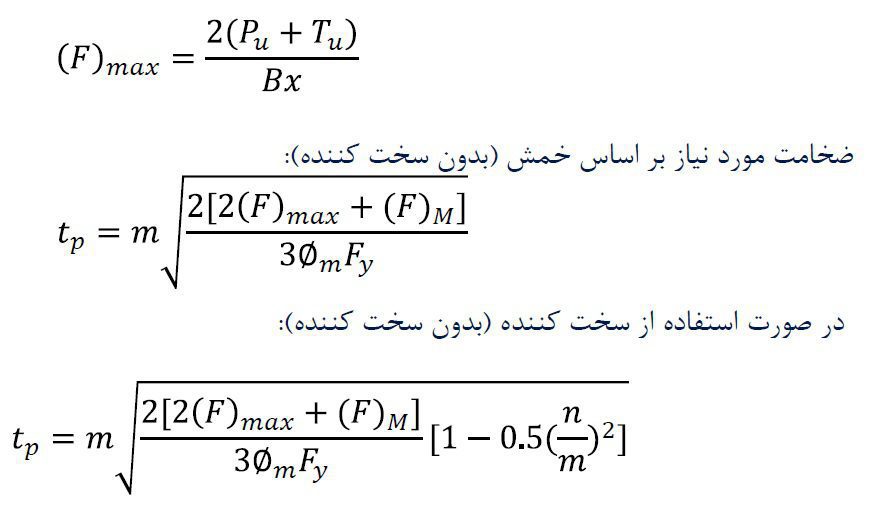

ضخامت مورد نياز بر اساس خمش (بدون سخت كننده):

22 5

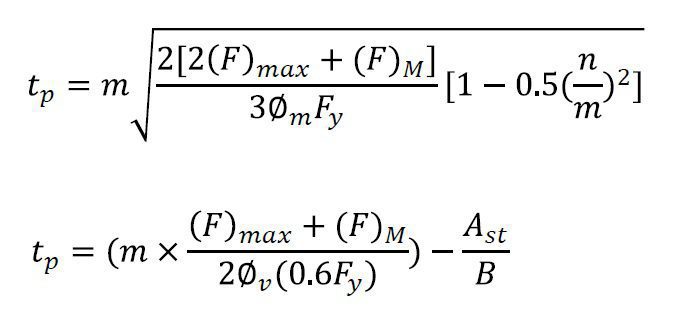

در صورت استفاده از سخت كننده، ضخامت برابر است با:

23 5

طراحي كف ستون با خروج از مركزيت (25 4)

24 5

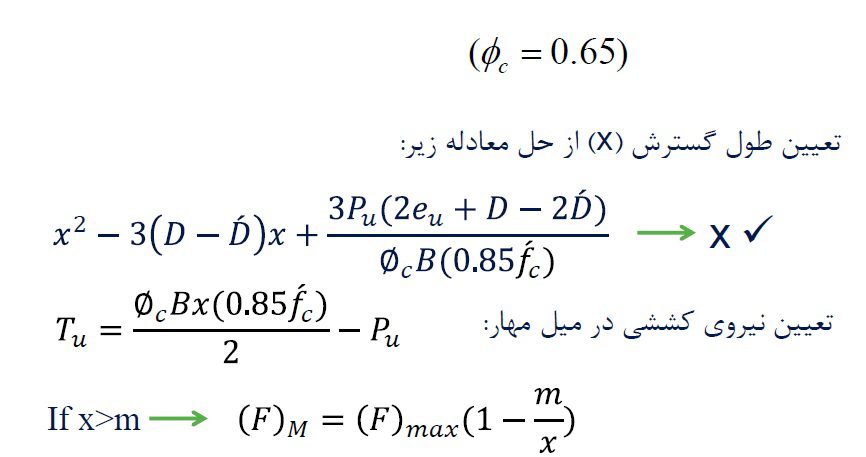

تعيين ابعاد ورق:

26 4

و

27 4

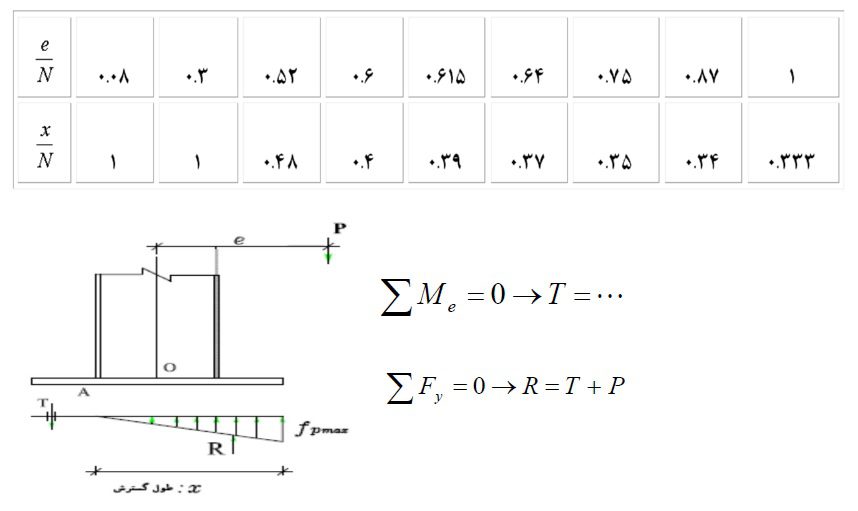

جدول براي تعيين تقريبي طول گسترش تنش (X)

28 4

29 5

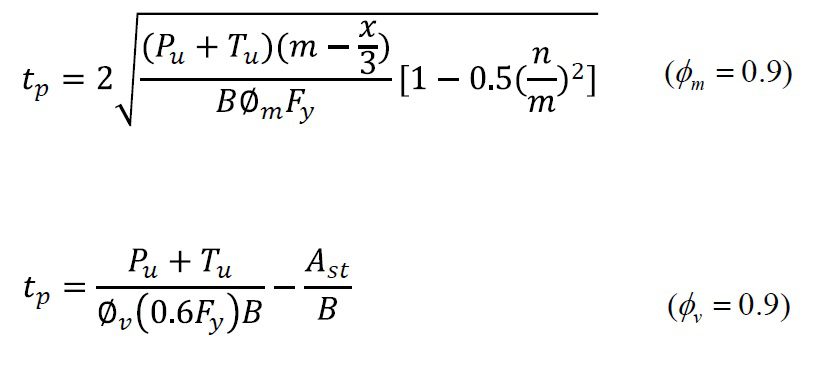

محاسبه ضخامت ورق در صورت استفاده از سخت كننده:

30 4

ابعاد سخت كننده بر اساس طول جوش تعيين مي شود:

31 3

طراحي ميل مهارها نيز براي تركيب نيروي برشي و كششي انجام مي شود.

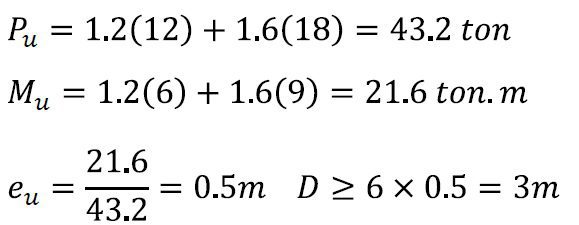

مثال: ستون IPBL400 تحت اثر بارهای محوری مرده ۱۲ تن و زنده ۱۸ تن و نیروهای برشی مرده ۲ تن و زنده ۳ تن و لنگر خمشی مرده ۶ تن-متر- و زنده ۹ تن-متر قرار دارد. اگر فولاد مصرفی 37-St و الکترود E60 و رده بتن C20 ،باشد ورق کف ستون را طراحی نمائید.

38 1

ملاحظه می شود که برای قرار گرفتن کل سطح زیر ورق کف ستون در فشار طول ورق ستون باید ۳ متر باشد که عملا امکانپذیر نمی باشد بنابراین میل مهارها به کشش می افتند.

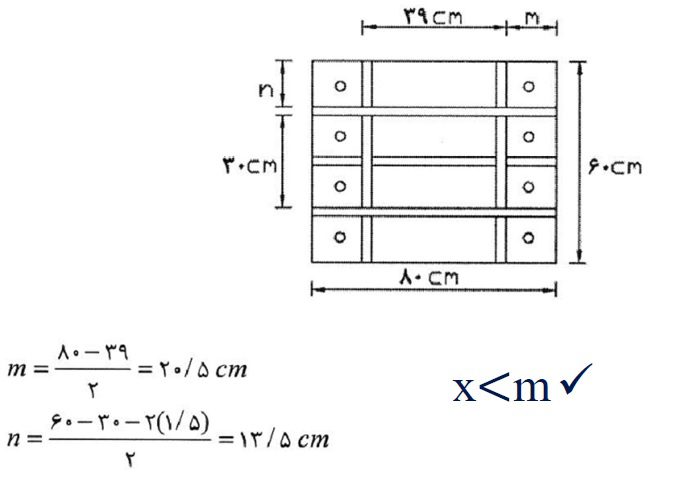

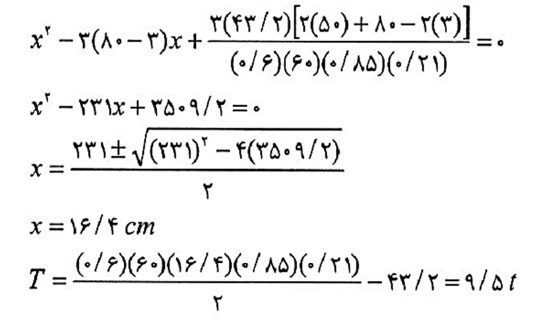

ابعاد و ضخامت پس از چند بار سعی و خطا انتخاب می شود. ورق 80cmx60cm انتخاب می شود. با فرض میل مهار ۱۶ میلی متر، فاصله میل مهار از لبه مطابق با حداقل فاصله مبحث دهم برابر با ۳ سانتی متر می باشد بنابراین:

39 1

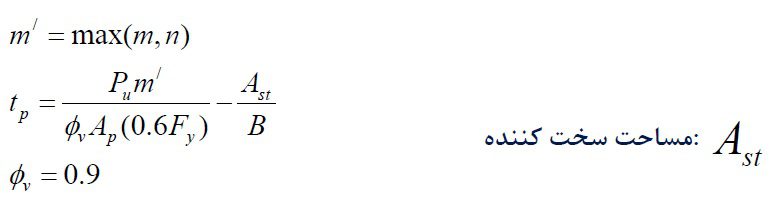

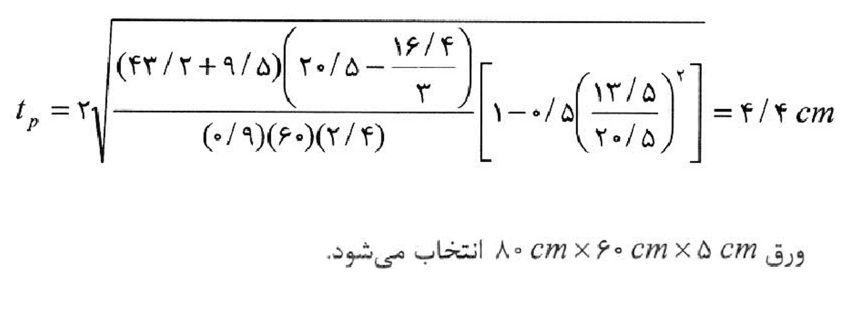

ضخامت ورق کف ستون با استفاده از سخت کننده به دست می آید ضخامت سخت کننده ها 15mm فرض می شود.

40 4

41 5

سطح مقطع سخت كننده:

42 4

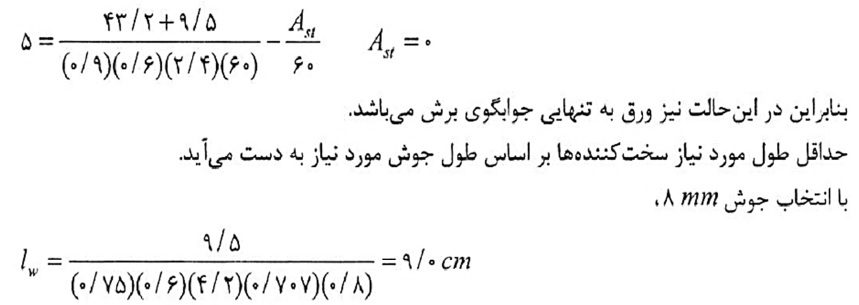

ملاحظه می شود که طول کمی برای جوش به دست آمده است و حداقل ابعاد سخت کننده جوابگو می باشد.

طراحی میله مهارها

مثال

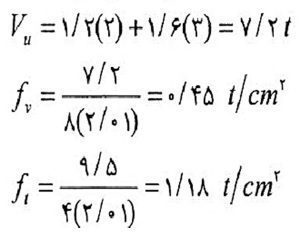

با قرار دادن 43 4 مطابق شکل که چهار عدد در کشش قرار میگیرند تنش ترکیبی بررسی می شود.

44 4

45 4

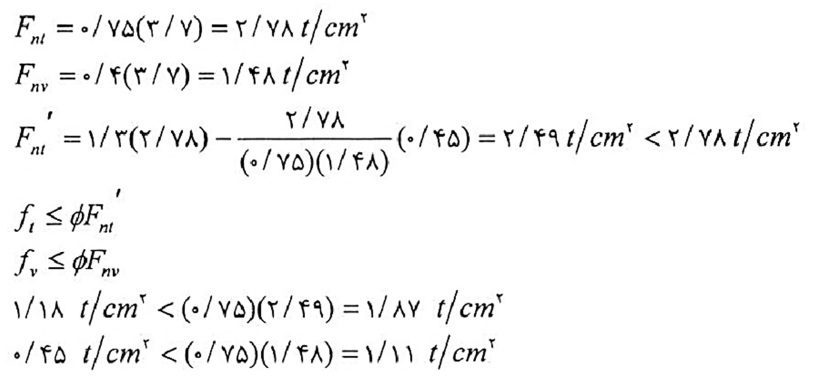

ميل مهارها جوابگو مي باشند.
