نتایج آرماتور های طولی تیرهای بتنی در ETABS ناشی از نتایج خمش و پیچش

آرماتورهای طولی تیرها دو کارکرد مهم دارند. اول اینکه مقاومت خمشی مورد نیاز مقطع تیر را تامین میکنند و دوم اینکه در صورتی که مقطع تحت لنگر پیچشی باشد، همراه با آرماتور عرضی به صورت خاموت بسته ، مقاومت پیچشی لازم مقطع را تامین میکنند.

بر این اساس آرماتور طولی مورد نیاز تیر باید به صورت مجموع آرماتور مورد نیاز برای خمش و پیچش باشد.

در نرم افزار ETABS آرماتور طولی خمشی برای بالا و پایین مقطع به صورت مجزا گزارش میشود. آرماتور پیچشی طولی نیز به صورت مجزا گزارش میگردد. در ورژن 20 و بالاتر، یک امکان دیگر نیز در نرم افزار به وجود آمده است که میتوان مجموع آرماتورهای طولی مورد نیاز بر اساس خمش و پیچش را نیز مشاهده نمود. این مورد تحت عنوان Total Longitudinal Reinforcing در خروجی نتایج طراحی نرم افزار گزارش میگردد.

مقادیر گزارش شده برای بالا و پایین مقطع شامل مساحت آرماتورهای خمشی در هر وجه به علاوه نصف آرماتورهای طولی پیچشی مورد نیاز برای کل مقطع است. در واقع آرماتورهای طولی مورد نیاز بر اساس پیچش ، فرض میگردد که به صورت نصف به نصف بین بالا و پایین مقطع توزیع میگردد.

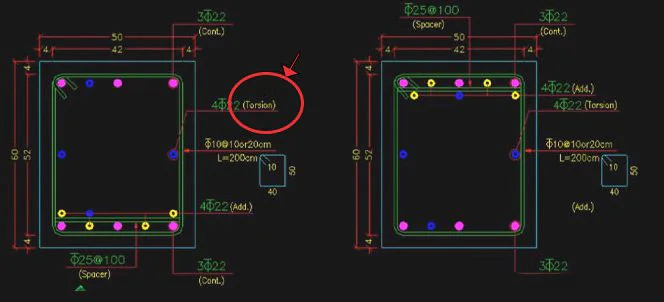

اما در این مورد لازم است به ضابطه مبحث نهم ویرایش 99 نیز توجه گردد. در بند 9-11-6-4 از مبحث نهم ، در مورد آرماتورهای طولی پیچشی اشاره شده است که « فاصله ی این آرماتورها از یک دیگر نباید بیشتر از 300 میلیمتر باشد». در مواردی که فاصله آرماتورهای بالا و پایین تیر از یکدیگر 300 میلیمتر و یا کمتر است، تقسیم آرماتورهای طولی تیر به صورت نصف به نصف بین بالا و پایین تیر مشکلی ایجاد نمیکند و نیازی به قرار دادن بخشی از آرماتور طولی پیچشی در میانه ارتفاع مقطع نیست. این موضوع معمولاٌ برای مقاطع تا ارتفاع حداکثر 400 میلیمتر صادق است. برای مقاطع با ارتفاع بیشتر اما لازم است به جهت رعایت حداکثر فاصله 300 میلیمتر بین آرماتورهای طولی پیچشی ، بخشی از آرماتورهای طولی پیچشی را در میانه ارتفاع مقطع قرار داد. به بیان دیگر در این موارد لازم است آرماتور طولی پیچشی را به سه قسمت تقسیم کرد و این سه بخش را در بالا و پایین و میانه مقطع توزیع کرد.

در حالی که نرم افزار ETABS این کار را انجام نمیدهد و طبعاً باعث مقداری آرماتور اضافه در بالا و پایین مقطع در خروجی Total Longitudinal Reinforcing میشود. این آرماتور اضافه در بالا و پایین مقطع تیر، لزوماً در جهت اطمینان نیست و باید دقت کرد که اضافه شدن آرماتور طولی مقطع میتواند باعث بالا رفتن برش چشمه اتصال و همچنین نیروی برشی متناظر با #لنگر_پلاستیک مقطع گردد که این موضوع میتواند باعث بالا رفتن نیروی برشی طراحی تیر و ستون گردد؛ در حالی که نرم افزار اثر این اضافه آرماتور را در طراحی برشی تیر و ستون و همچنین چشمه اتصال در نظر نمی گیرد. با توجه به این موارد لازم است در مواردی که ارتفاع مقطع تیر ، بیشتر از 400 میلیمتر است ( فاصله آرماتورهای بالا و پایین تیر بیشتر از 300 میلیمتر است)، در استفاده از خروجی نرم افزار تحت عنوان Total Longitudinal Reinforcing برای تهیه جزئیات آرماتورهای طولی تیرها در نقشه های اجرایی احتیاط گردد و یا اثر این آرماتور اضافه در طراحی سازه دیده شود.

در تعریف مقاطع تیرها در نرم افزار میتوان مساحت آرماتورهای طولی بالا و پایین تیر را نیز به نرم افزار معرفی کرد تا اثر این آرماتورها در طراحی سازه دیده شود.
