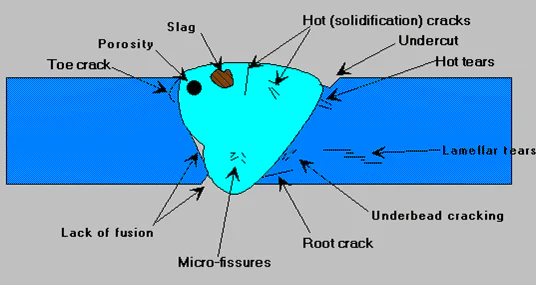

انواع عیوب جوشکاری

مطابق استاندارد EN ISO 6520-1 به شش گروه تقسیم بندی می شود که عبارتند از:
1. ترک ها Cracks
•  ترک ريز Micro crack
•  تركهاي طوليLongitudinal crack
•  تركهاي عرضي  Transverse crack
•  ترک هاي خوشه اي  Radiating (star) cracks۶
•  ترک ستاره اي در سطح حوضچه جوش يا دهانه انتهايي  Crater crack
•  تجمعي از تركهاي غير متصل  Group of disconnected cracks
•  تركهاي شاخه اي  Branching cracks

2. حفره ها Cavities
•  حفره گازي  gas cavity
•  حفره انقباضی shrinkage cavity
•  حفره انقباضي ريز
Micro-shrinkage

3. آخالها و سرباره هاي غيرفلزي Solid Inclusions
•  آخالهاي جامد  Solid Inclusion
•  آخالهاي سرباره slag inclusion
•  آخالهاي فلاكس flux inclusion
•  آخالهاي اكسيدي  oxide inclusion
•  آخالهاي فلزي  metallic inclusion

4. عدم ذوب يا نفوذ كافي جوش Lack of Fusion and Penetration
•  عدم ذوب كافي جوش lack of fusion (incomplete fusion)
•  عدم نفوذ كافي جوش lack of penetration (incomplete penetration)
•  عدم نفوذ كافي دندانه دندانه spiking

5. عيوب ظاهري و ابعادي Imperfect Shape and Dimension
•  سوختگي يا بريدگي لبه جوش Undercut
•  فلز جوش اضافي excess weld metal
•  تحدب بيش از حد excessive convexity
•  نفوذ بيش از حد excessive penetration
•  پنجه جوش ناصحيح Incorrect weld toe
•  روي هم افتادگي  Over lap
•  عدم همترازي خطي Linear misalignment
•  عدم همترازي زاويه اي Angular misalignment
•  شكم دادگي يا گود افتادگي جوش Sagging
•  سوختگي Burn through
•  شيار كاملاً پر نشده Incompletely filled groove
•  عدم تقارن بيش از حد درجوش گوشه Excessive asymmetry of fillet weld (excessive unequal leg length)
•  پهنا يا عرض نامنظم Irregular width
•  سطح نامنظم جوش Irregular surface
•  تقعر در ريشه  root concavity
•  تخلخل در ريشه root porosity
•  شروع مجدد ضعيف  poor restart
•  اعوجاج بيش از حد Excessiveu distortion
•  ابعاد نادرست جوش incorrect weld dimensions

6.  عيوب متفرقه Miscellaneous Imperfections
•  لكه قوس  stray arc
•  جرقه يا پاشش  Spatter
•  سطح پاره شده  Torn surface
•  اثر سنگ زني Grinding mark
•  اثر توسط چكش سرباره پاك كني Chipping mark
•  سنگ زني اضافي  Under flushing
•  عيب ناشي از نقطه جوش Tack weld imperfection
•  هم محور نبودن درجوش جناغي دو طرفه Misalignmeant of opposite runs
•  عيب تغيير رنگ ناشي از حرارت temper colour (visible axidei film)
•  سطح پولك دار يا فلس دار Scaled surface
•  باقيماندن فلاكس  Flux residue۷
•  باقيماندن گل جوش Slag residue
•  درز ريشه ناصحيح براي جوشهاي گوشه اي Incorrect root gap for fillet welds
•  باد كردن  Swelling
